变压器直流电阻测试标准及测试注意事项

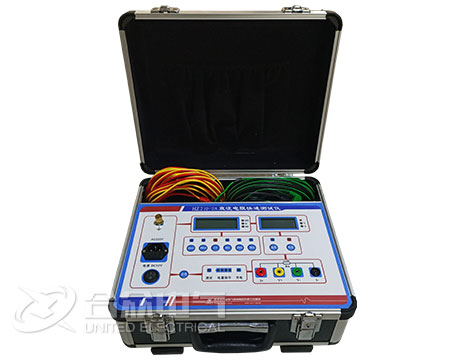

  变压器直流电阻测试仪直流电阻测试标准，具体标准可参考GB50150-2016变压器篇。

  对于1600KVA及以下三相变压器，各绕组互相差别不应大于4%;无中性点引出的绕组，线间各绕组互相差别不应大于2%。1600KVA以上三相变压器，各绕组互相差别不应大于2%;无中性点引出的绕组，线间各绕组互相差别不应大于1%。

  与同温下产品出厂实测值比较，相应变化不应大于2%。

  换算公式：R2=R1*T+t2/T+t1

  变压器直流电阻测试仪测试直流电阻注意事项：

  1、测试中要记录当时试验温度(干式变压器)，对于油浸式变压器要记录其油面温度及绕组温度。

  2、尽可能使用出厂所带测试线，在以往测试过程中发现使用非仪器自带测试线会对测试结果产生整体偏差在于出厂及历年试验结果对比时会产生较大误差。

  3、在测试过程中一定要将测试线夹子固定牢靠，其一大型变压器在测试时施加电流较大，如果接线不够牢靠，容易产生电弧;其二如果测试过程中夹子掉落极容易损坏仪器(高电压)。

  4、部分仪器如直流电阻测试仪在更换测试相别或者档位时需等待放电结束后方可更换相别或档位。

  5、如果接线巴掌或者接线柱涂抹有导电膏应在测试前将导电膏清理干净。

  6、测试过程中严禁触摸被测试绕组和其他绕组。

  7、测试过程中仪器一定要可靠接地，如果采用临时发电机供电，尽量避免和其它大功率电器共用。
