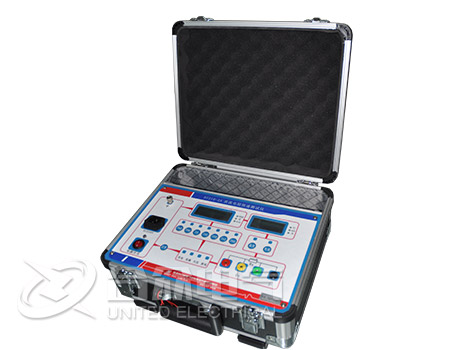

直流电阻测试仪测试直流电阻的两种方法

  直流电阻测试是变压器、电抗器等线圈类设备既简便又重要的一个试验项目。主要用来测量绕组连同套管的直流电阻能够有效检测绕组内部导线接头的焊接质量。检查引线与绕组接头的焊接质量，电压分接开关各个分接位置及引线与套管的接触是否良好，并联支路连接是否正确，变压器载流部分有无断路，接触不良以及层、匝间有无短路现象。一般采用直流电阻测试仪进行直流电阻的测试，常规的测试方法如下：

  1、电桥法，应用电桥平衡的原理来测量绕组直流电阻的方法称为电桥法，分为两种，一是单臂电桥(惠斯登电桥)，二是双臂电桥(凯尔文电桥)。

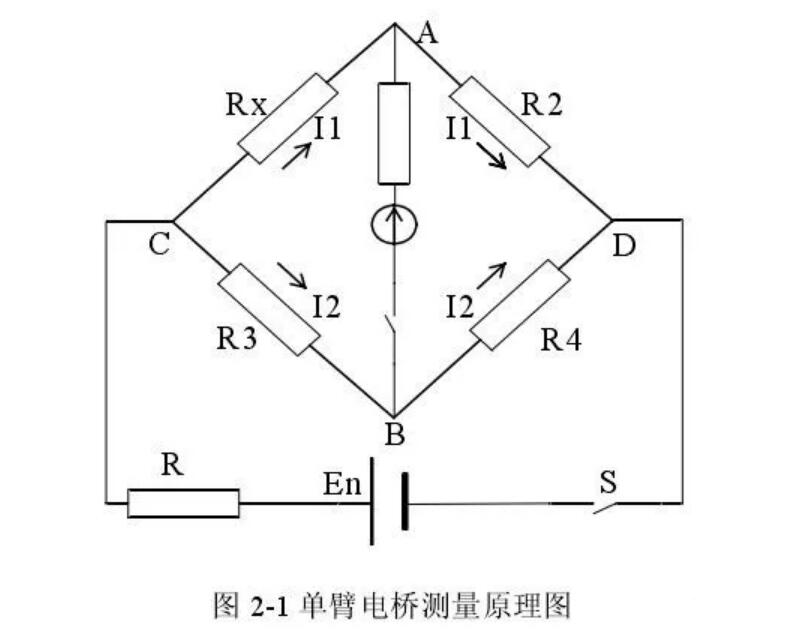

  1)单臂电桥，单臂电桥的测量原理如图2-1所示，xR是被测电阻。当Rx上的电压降等于R3上的电压降时，则A、B两点没有电位差，即检流计中没有电流，此时1I流经xR和2R ，2I 流经3R和4R，电桥达到平衡。

  2)双臂电桥，双臂电桥的接线特点是将连接及Rn的试验用电流线和电压线分开，利用电压线把Rx 及Rn上的压降引到桥内平衡，使通过电流的引线与接线的接触电阻上压降不引入桥内，这样就消除了接触电阻及引线电阻的影响，适宜测量准确度要求高的小电阻。

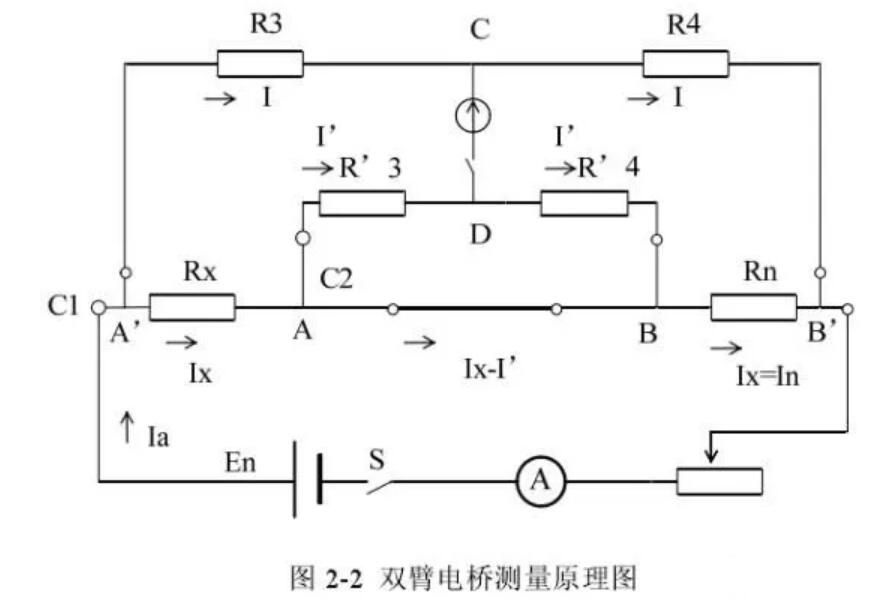

  原理图如图2-2所示，图中P为检流计，XR为被测电阻，R3 、R4 、'R3及'R4为桥臂电阻，NR为标准电阻，C1、C2为被测电阻的电流接头，P1 、P2为被测电阻的电压接头。

  2、电流电压表法

  电流电压表法又称伏安法，是最原始最简便的方法，它的原理是在被测绕组中通以直流电流，因而在绕组的电阻上产生电压降，只要测出电路中的电流 I 和负载两端的电压降U，根据欧姆定律 R=U/I ，就可以计算出电阻R 。电阻的测量方法见图2-3，根据测量微小电阻的需要，此时伏安法采用的是外接法。

  直流电阻测试仪测量用仪表准确度应不低于0.5级，电压表应尽量选内阻大的4位高精度数字万用表，电流表应选用内阻相对较小的。万用表内的电源(电池)通过表笔与电阻相联接，在万用表内部测量此时的电压和电流，由图可以看出万用表实际测量到的电阻值包括被测电阻XR及表笔馈线电阻RL1和RL2 。
