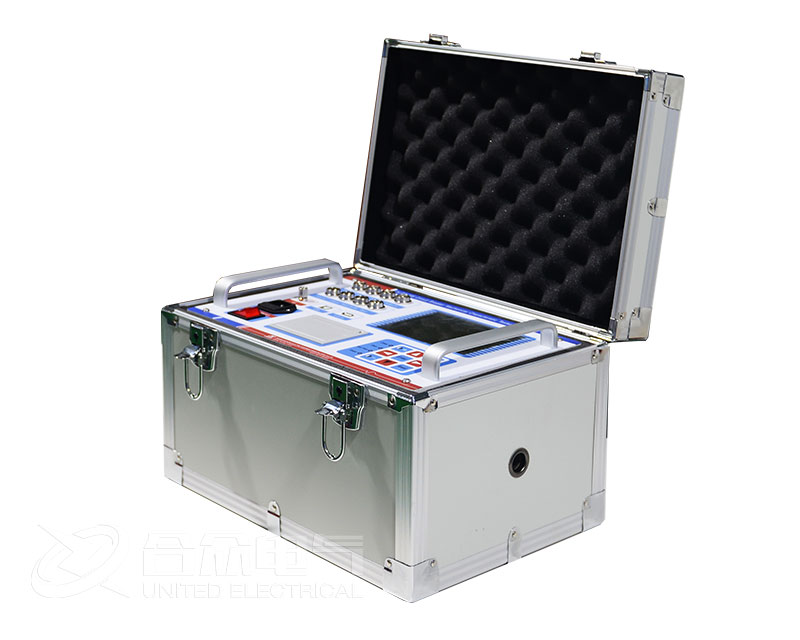

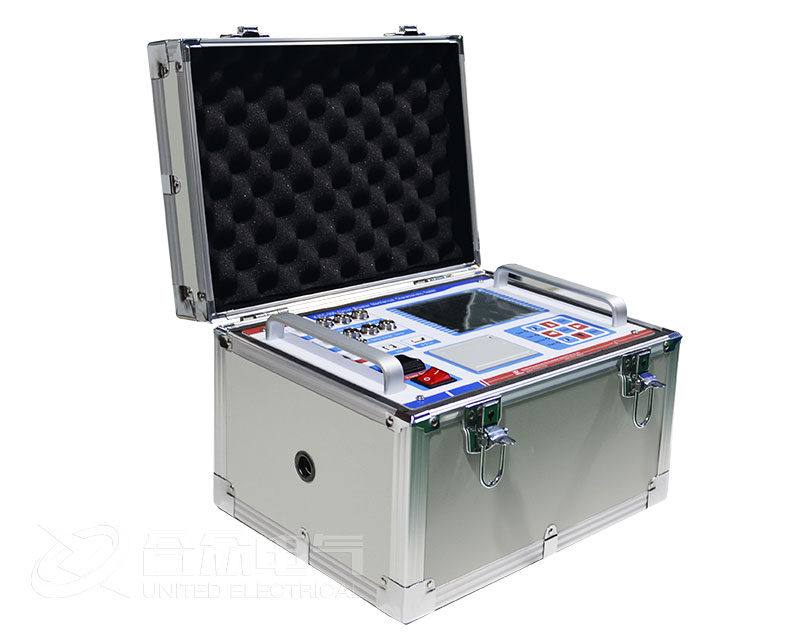

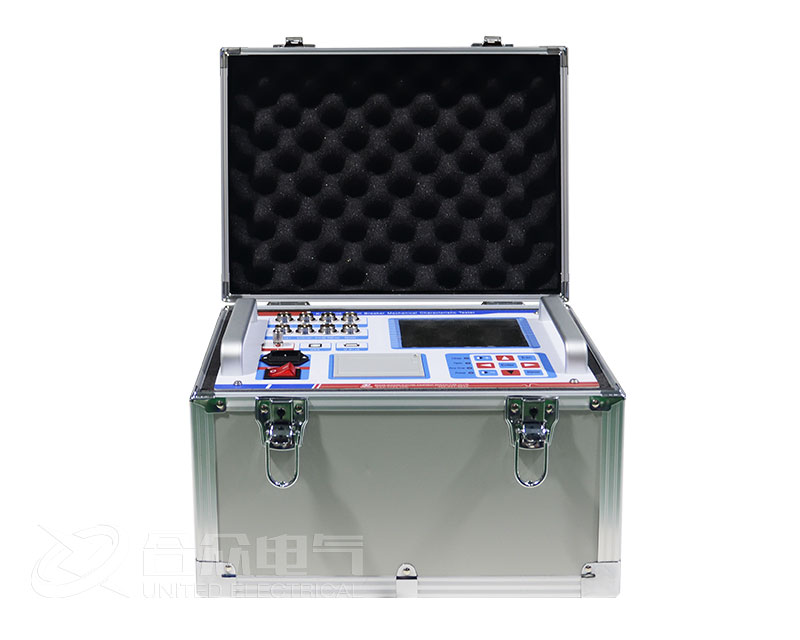

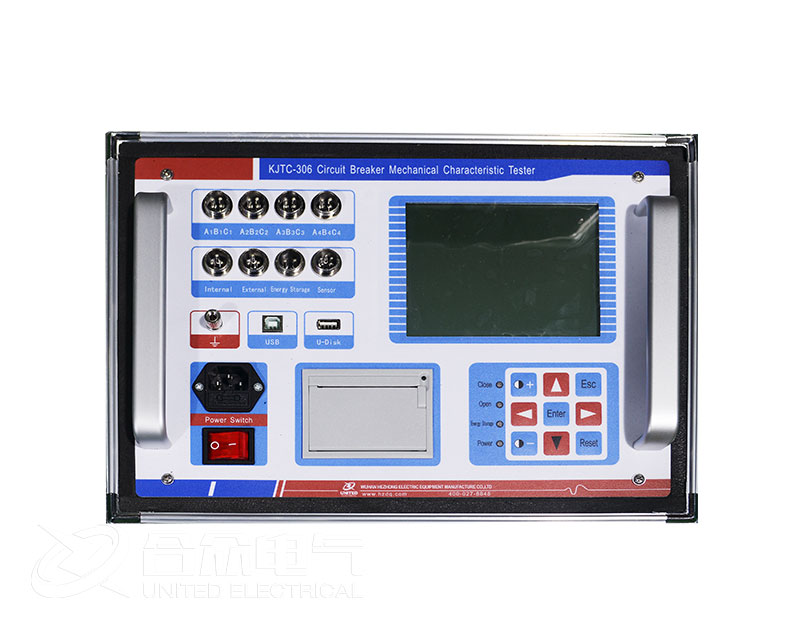

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。KJTC-306型高压开关机械特性测试仪，是我公司依据新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004高压开关综合测试仪为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。执行标准：DL/T846.3-2004。
产品别名：高压开关机械特性测试仪、开关机械特性测试仪、高压开关综合测试仪、断路器动特性测试仪、断路器机械特性测试仪、断路器综合测试仪、高压开关时间特性测试仪、高压开关特性测试仪、开关特性测试仪、断路器测试仪、开关机械特性测试仪、开关参数测试仪。
二、产品特点：
1、可做电动操作和手动操作;
2、适应500KV电压等级以内各种高压断路器的机械动特性测试；
3、可实测行程和自定义行程；
4、能够实现断路器的单合、单分、合分、重合,重分操作；
5、接线方便，操作简单，操作时只需一次合（分）动作便可得到合（分）全部数据，可选择保存50组数据，提供后期查询和上传电脑永久保存,也可现场调阅打印所有数据及运动曲线图；
6、采用汉字提示以人机对话的方式操作；
7、数据准确，抗干扰性强，体积小，重量轻，美观大方；
8、机内配有时钟电路，可显示当前年、月、日、时、分、秒，即使断电，也能自动保存设置数据及测试数据；
9、机内带有延时保护功能，断路器动作后能自动切断动作电源，很好的保护了断路器设备和高压开关测试仪；
10、仪器内置直流电源,可选择范围:30-270V/10A),不存在常规整流电源输出瞬间的电压跌落,用以试验开关动作电压非常精确.
11、能动态地为您分析出断路器每1ms时间内的、行程、速度之间的关系；
12、可配置上传软件，实现电脑存档和网上查阅,打印。
|
工作电源 |
AC220V ±10% |
频率 |
50Hz ±5% |
|
环境温度 |
-10°C~40°C |
相对湿度 |
≤85% |
|
绝缘电阻 |
≤2MΩ |
介电强度 |
电源进线对机壳能承受1.5KV1分钟的耐压测试 |
|
时间测试范围 |
1~499.9ms |
分辩率：0.01ms |
精度≤0.1ms |
|
速度测试范围 |
15m/s |
分辩率：0.01m/s |
精度±1% |
|
行程测试范围 |
不限 |
分辩率：0.01mm |
精度±1% |
|
直流电源选择范围 |
25-265V/10A |
分辩率：1V |
精度≤±1% |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
附件箱 |
1 |
个 |
|
角度旋转传感器 |
1 |
套 |
|
直线传感器 |
1 |
套 |
|
传感器安装支架 |
1 |
套 |
|
专用测试线 |
1 |
套 |
|
接地线 |
1 |
根 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|
检验报告 |

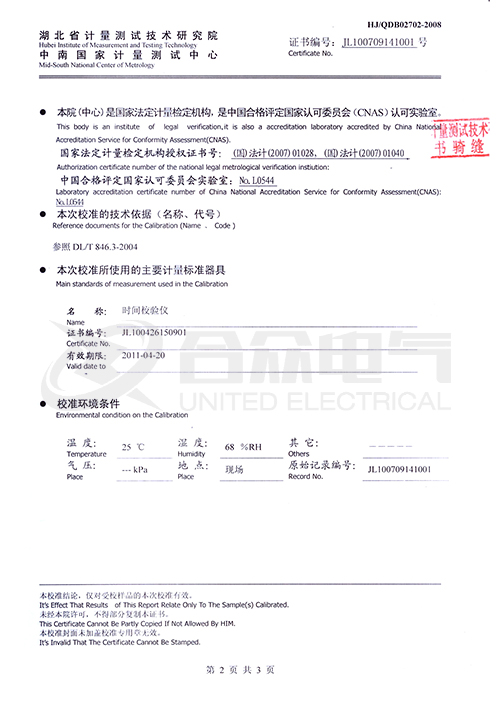

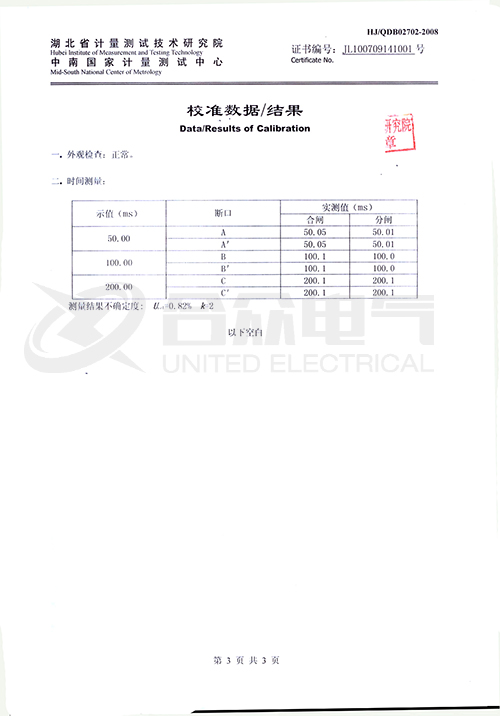

1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
工作电源 |
AC220V ±10% |
频率 |
50Hz ±5% |
|
环境温度 |
-10°C~40°C |
相对湿度 |
≤85% |
|
绝缘电阻 |
≤2MΩ |
介电强度 |
电源进线对机壳能承受1.5KV1分钟的耐压测试 |
|
时间测试范围 |
1~499.9ms |
分辩率：0.01ms |
精度≤0.1ms |
|
速度测试范围 |
15m/s |
分辩率：0.01m/s |
精度±1% |
|
行程测试范围 |
不限 |
分辩率：0.01mm |
精度±1% |
|
直流电源选择范围 |
25-265V/10A |
分辩率：1V |
精度≤±1% |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
附件箱 |
1 |
个 |
|
角度旋转传感器 |
1 |
套 |
|
直线传感器 |
1 |
套 |
|
传感器安装支架 |
1 |
套 |
|
专用测试线 |
1 |
套 |
|
接地线 |
1 |
根 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
