一、产品概述：
变压器综合测试仪 HZSC-211，用于变压器容量、空载、负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪和变压器特性参数测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路(负载)损耗、阻抗电压等一系列工频参数进行精密的测量。
产品别名： 变压器容量测试仪、变压器综合测试仪、 变压器测试仪、试验变压器综合测试仪、变压器空负载容量特性测试仪。
二、产品特点：
1、变压器综合测试仪可精确测量各种配电变压器的容量，无源测量，方便、准确；
2、可测量变压器的容量、能效等级、空载电流、空载损耗、短路电压、短路（负载）损耗。
3、仪器内部自动进行量程切换，允许测量电压、电流范围宽，接线简单；
4、测试三相变压器的空载、负载时，仪器能自动判断接线是否正确，并显示三相电压、电流的向量图。
5、单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下，仪器可换算到额定电流下的负载损耗参数)；
6、所有测试结果均自动进行校正。仪器可自动进行诸如：波形校正、温度校正、非额定电压校正、非额定电流 校正等多种校正，使测试结果准确度更高。
|
环境条件
|
温度：-5℃～40℃ |
|
相对湿度：< 90% |
|
|
海拔高度：< 2500m |
|
|
外界干扰：无特强震动、无特强电磁场 |
|
|
外部供电电源：220V±10%，45Hz～55Hz |
|
|
测量范围
|
容量：30KVA～65000KVA |
|
电压：0～700V，仪器内部自动切换量程 |
|
|
电流：0～100A，仪器内部自动切换量程 |
|
|
频率：45Hz～65Hz |
|
|

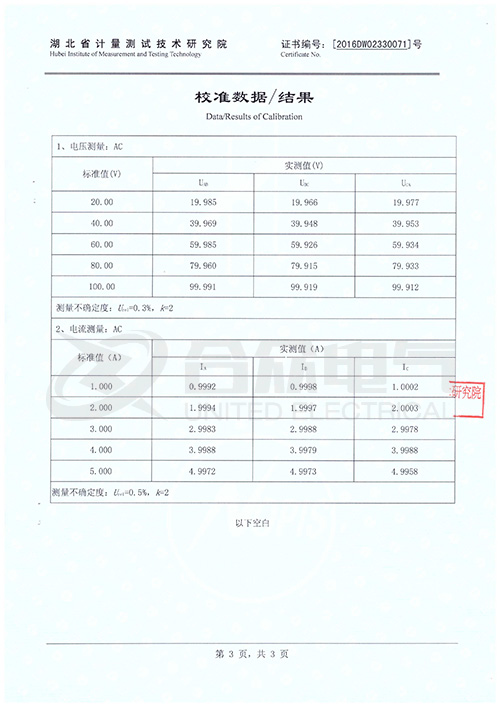

测试精度 |
电压：0～100V，±0.2%FS；100～700V，±0.2% |
|
电流：0～10A，±0.2%FS；10～100A，±0.2% |
|
|
绝缘强度 |
电压、电流输入端对机壳的绝缘电阻≥100MΩ |
|
工作电源输入端对外壳之间承受工频2kV(有效值)，历时1分钟实验 |
注：1、产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，详情咨询确认。如有盗用或复印行为，将追究法律责任。
2、了解更多武汉市合众电气产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
专用测试线 |
1 |
套 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |

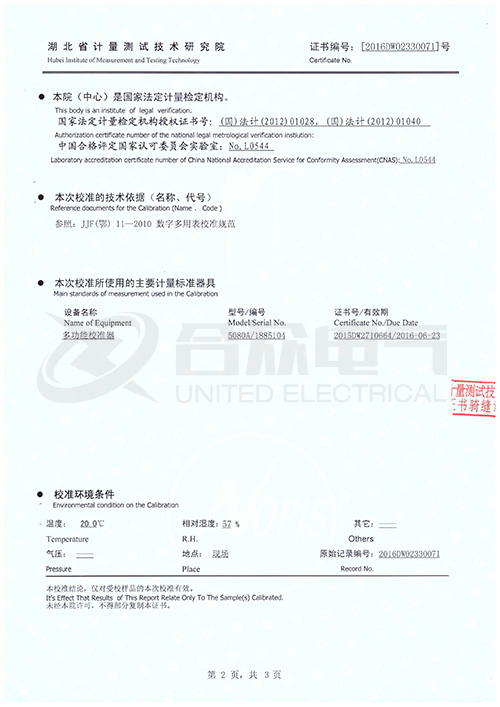

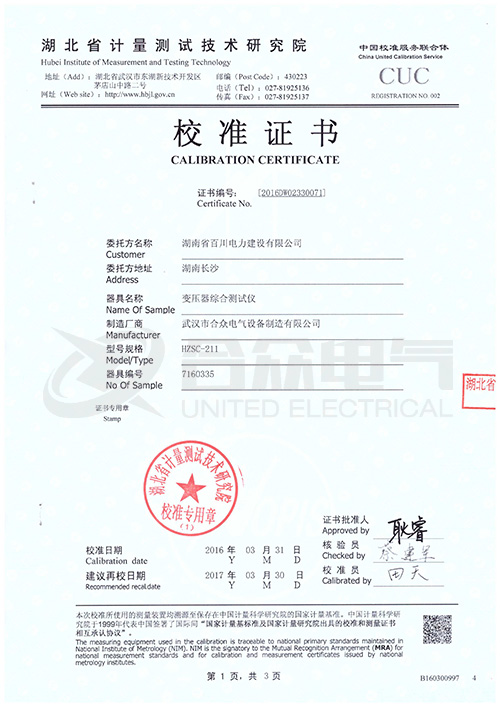

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
环境条件
|
温度：-5℃～40℃ |
|
相对湿度：< 90% |
|
|
海拔高度：< 2500m |
|
|
外界干扰：无特强震动、无特强电磁场 |
|
|
外部供电电源：220V±10%，45Hz～55Hz |
|
|
测量范围
|
容量：30KVA～65000KVA |
|
电压：0～700V，仪器内部自动切换量程 |
|
|
电流：0～100A，仪器内部自动切换量程 |
|
|
频率：45Hz～65Hz |
|
|
测试精度 |
电压：0～100V，±0.2%FS；100～700V，±0.2% |
|
电流：0～10A，±0.2%FS；10～100A，±0.2% |
|
|
绝缘强度 |
电压、电流输入端对机壳的绝缘电阻≥100MΩ |
|
工作电源输入端对外壳之间承受工频2kV(有效值)，历时1分钟实验 |
注：1、产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，详情咨询确认。如有盗用或复印行为，将追究法律责任。
2、了解更多武汉市合众电气产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
专用测试线 |
1 |
套 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
