局部放电检测仪具体的系统工作原理

  很多人都知道局部放电检测仪是用来测局部放电的，但是局部放电检测仪具体的系统工作原理是什么，下面和武汉市合众电气一起来看看。

  我司局部放电检测仪的局部放电测试原理是高频脉冲电流测量法（即ERA法）。

  试品在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ck送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所需幅值）后，送至采集卡由微处理器采集并显示。

  试验电压分压后输出至数字电压表显示。

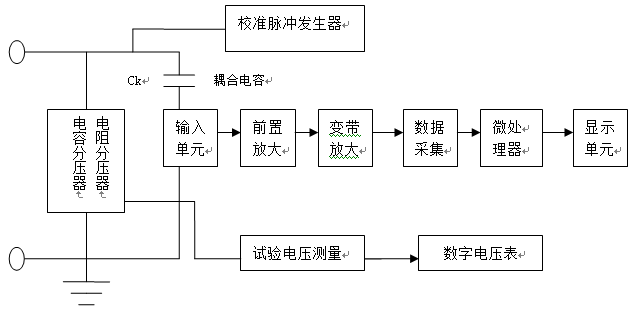

  整个系统的工作原理可参看方框图（图1）
  这下你应该知道局部放电检测仪的工作原理是高频脉冲电流测量法，电气设备产生局部放电时，会产生电磁波，电磁波在向外传播时会生成一个暂态的对地电压信号。这个信号的大小与局部放电的激烈程度及放电点的远近有直接关系。可以利用专门的探测器进行检测，这种探测器就是局部放电检测仪。
