局部放电测试仪图谱常见的十五种波形(一)

  局部放电图谱的波形有很多种,这么多种显示,怎么区分呢?别急,武汉合众电气给您说明下,局部放电测试仪波形种类虽然多,但大体常见的波形有十五种,先了解这十五种,基本能应对大多数情况了。这里我们分三期,每期对五种波形进行解释。

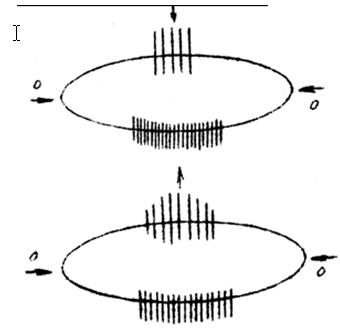

  ①典型的内部气泡放电的波形特点:(图8-14)

  A、放电主要显示在试验电压由零升到峰值的两个椭圆象限内。

  B、在起始电压Ui时,放电通常发生在峰值附近,试验电压超过Ui时,放电向零相位(定位设备接收的直接波与反射波在定位点的接收天线处相位差180°,两个信号抵消而产生定位信号为零(丢失)的现象。)延伸。

局部放电检测仪系统


  C、两个相反半周上放电次数和幅值大致相同(最大相差至3:1)。

  D、放电波形可辩。

  E、q与试验电压关系不大,但放电重复率n随试验电压上升而加大。

  F、局部放电测试仪起始电压Ui和熄灭电压Ue基本相等。

  G、放电量q与时间关系不大。

  H、如果放电量随试验电压上升而增大,并且放电波形变得模糊不可分辨,则往往是介质内含有多种大小气泡,或是介质表面放电。如果除了上述情况,而且放电幅值随加压时间而迅速增长(可达100倍或更多),则往往是绝缘液体中的气泡放电,典型例子是油浸纸电容器的放电。
局部放电检测仪常见波形一
  (图8-14)典型

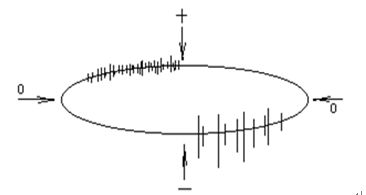

  ②金属与介质间气泡的放电波形特点:

  局部放电测试仪波形特点:正半周有许多幅值小的放电,负半周有很少幅值大的放电。幅值相差可达10﹕1,其他同上。

  典型例子:绝缘与导体粘附不良的聚乙烯电缆的放电。q与试验电压关系不大。(图 8-15)
局部放电检测仪常见波形二
  (图8-15)金属

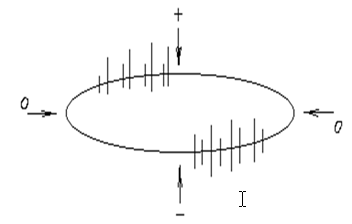

  如果随试验电压升高,放电幅值也增大,而且放电波形变得模糊,则往往是含有不同大小多个气泡,或是外露的金属与介质表面之间出现的表面放电。(图8-16)
局部放电测试仪常见波形二
  (图8-16)金属多个气泡

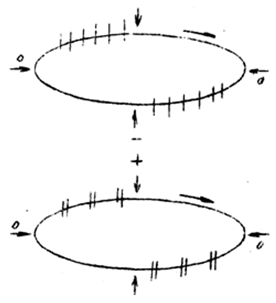

  ③悬浮电位物体放电波形特点:

  局部放电测试仪波形特点:在电压峰值前的正负半周两个象限里出现幅值。脉冲数和位置均相同,成对出现。放电可移动,但它们间的相互间隔不变,电压升高时,根数增加,间隔缩小,但幅值不变。有时电压升到一定值时会消失,但降至此值又重新出现。

  原因:金属间的间隙产生的放电,间隙可能是地面上两个独立的金属体间(通过杂散电容耦合)也可能在样品内,例如屏蔽松散。
局部放电测试仪常见波形三
  (图8-17)金属间隙

  ④外部尖端电晕放电波形特点:

  波形特点:起始放电仅出现在试验电压的一个半周上,并对称地分布在峰值两侧。试验电压升高时,放电脉冲数急剧增加,但幅值不变,并向两侧伸展。

  原因:空气中高压尖端或边缘放电。如果放电出现在负半周,表示尖端处于高压,如果放电出现在正半周则尖端处于地电位。
局部放电测试仪常见波形四
  (图8-18)(外部尖端)

  ⑤液体介质中的尖端电晕放电波形特点:
局部放电测试仪常见波形五
  (图8-19)(液体介质外部尖端)

  局部放电测试仪波形特点:放电出现在两个半周上,对称地分布在峰值两侧。每一组放电均为等间隔,但一组幅值较大的放电先出现,随试验电压升高而幅值增大,不一定等幅值;一组幅值小的放电幅值相等,并且不随电压变化。

  原因:绝缘液体中尖端或边缘放电。如一组大的放电出现在正半周,则尖端处于高压;如出现在负半周,则尖端地电位。

  这下你知道局部放电检测仪部分波形了,如果对局部放电检测仪、测试仪有兴趣的,可以联系我们。
