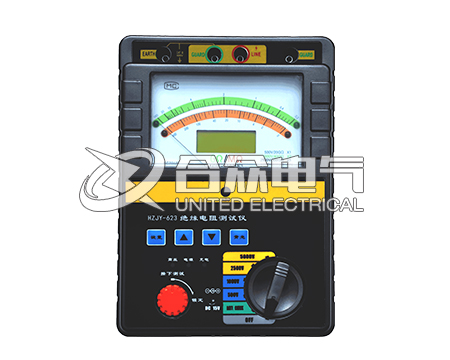

绝缘电阻测试仪使用操作方法及测试步骤

一、准备工作

注意：当第一次使用仪表时，需充电6小时。否则仪表不能正常工作。充电方法详见“电池充电”的相关内容。

1、试验前应拆除被试设备电源及一切对外连线，并将被试物短接后接地放电1min，电容量较大的应至少放电2min以免触电和影响测量结果。

2、效验仪表指针是否在无穷大上，否则需调整机械调零螺丝。注意：在调整机械调零螺丝时，左右调整量为半圈。

3、 用干燥清洁的柔软布擦去被试物的表面污垢，必要时先用汽油洗净套管的表面积垢，以消除表面漏电电流影响测试结果。

4、将带高压测试线（红色）插入LINE端，另一端探针或探钩接于被试设备的高压导体上，将测试线（绿色）插入GUARD端，另一端接于被试设备的高压护环上，以消除表面泄漏电流的影响（详见“屏蔽端的使用方法”相关内容。将另外一根黑色测试线插入地端（EARTH）端，另一头接于被试设备的外壳或地上。注意：在接线时严禁将LINE与GUARD短路，以免发生过载现象！

二、开始测试

1、转动波段开关选择需要的测试电压，这时如果电源正常则电源指示灯应发绿光，如欠压则发红光。

2、仪器开始自检，液晶屏幕上出现操作提示。

3、按动上键或下键可选择测试编号。（编号反黑）如不选择编号可进入下一步操作，编号在该次测试完成后自动累加。

4、按下或锁定测试键，开始测试。这时高压状态指示灯发亮并且仪表内置蜂鸣器每隔1秒钟响一声，代表LINE端有高压输出。

警告：测试过程中，严禁触模探棒前端裸露部分以免发生触电危险！

5、仪表每隔一定时间发出提示音（15秒、1分钟、10分钟）。仪表也有内置自动放电功能，不过时间较长）才能保证人身安全和下次测量的准确性！

三、调阅测试结果

1、转动波段开关在任意一电压档，此时电源接通。

2、在选择测试编号状态下，可按动设置键进入查询测试结果状态。

3、按动上下键来增加和减少测试结果的编号。（相应的编号反黑）。

4、选择好编号后，按动测试键可进入该编号的测试结果，按动上下键可查询该编号测试结果（当前阻值、15秒阻值、60秒阻值、10分钟阻值、吸收比、极化指数）。

查询完毕，按动设置键返回准备测试状态。如需查询再次查询可再次按动设置键。

四、屏蔽端（GUARD）的使用方法

在电力电缆等的绝缘测量或外界电磁场干扰时，为了消除表面漏电和外界电磁场的干扰而影响测量结果的准确度，在实际测量过程中，采用仪表的屏蔽端来消除漏电电流、屏蔽干扰。

对于两节及以上的被试品，例如避雷器、耦合电容可采用图5所示的接线进行测量。图中将屏蔽端接到被测避雷器上一节法兰上，这样，由上方高压线路等所引起的干扰电流由屏蔽端子屏蔽掉，而不经过测试主回路，从而避免了干扰电流的影响。对最上节避雷器，可将其上法兰接仪表地端（EARTH）后再接地，使干扰电流直接入地。但后者不能将干扰完全消除掉。
