一、产品概述：

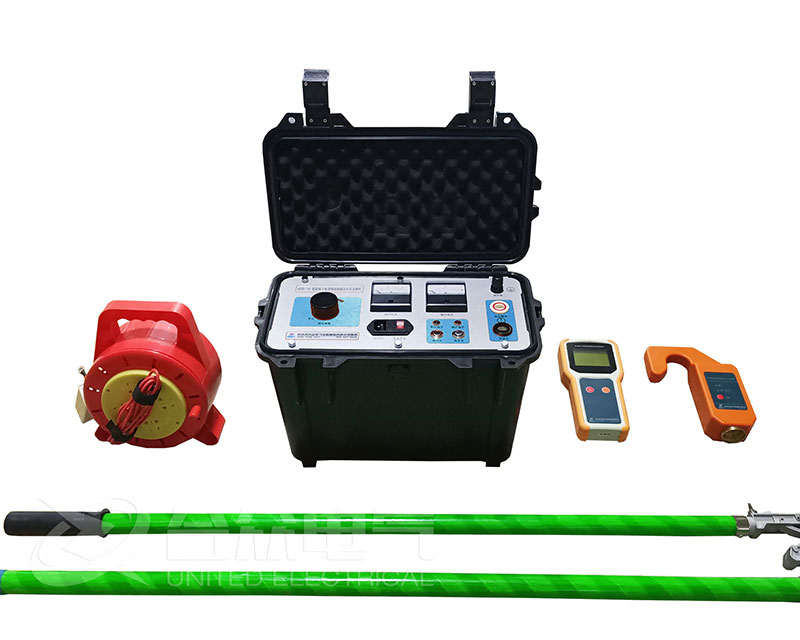

架空线小电流接地故障定位仪，适用于小电流接地系统架空线路接地故障的检测及定位，在线路发生单相接地故障而停运后，可用本设备对接地点进行精确定位。架空线小电流接地故障定位仪，是一套便携设备，可进行多条线路的接地故障定位。整套设备由发射机、传感器、接收机组成。

在故障线路停运后，由发射机向线路施加超低频高压信号使故障重现，在线路沿途用绝缘杆将传感器挂在线路上检测信号，并通过无线通讯向地面上的接收机传输数据，接收机显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再精确定点，从而快速确定故障位置。

二、产品特点：

1、适用于小电流接地系统配电网，检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地等多种故障。

2、在线路停运后进行定位，特别适用于有电缆分支的故障线路。

3、施加高压信号使故障重现，恒流信号稳定，易于检测。

4、超低频信号避免系统电容影响，能对高阻值故障进行定位。

5、发射机安全特性：高压启动闭锁功能、允许短路输出。

6、传感器使用高灵敏度传感器，开口设计，无需闭合，方便在线路上挂接。

7、传感器和接收机无线信号传输，安全可靠。

8、发射机可使用市电、发电机或汽车逆变器供电，传感器和接收机干电池供电。

9、发射机体积小，重量轻；传感器为体积重量zui小化设计，方便沿线挂接；接收机手持式设计。

10、接收机采用大屏幕液晶显示器，显示线路电流波形和电流值。

1、定位精度：0.2米。

2、发射机输出特性：

b)短路电流15mA；

c)输出频率1Hz。

3、传感器与接收机的无线通讯距离：不小于30m。

4、发射机电源：AC 220V市电，可用发电机，汽车逆变器（输出功率≥180W）。

5、发射机功率：zui高功率900W。

6、传感器电源：3节5号碱性干电池。

7、接收机电源：5节5号碱性干电池。

8、体积：发射机350×210×300mm；传感器180×100×35mm；接收机205 ×100×35mm

9、质量：发射机12kg；传感器0.45kg；接收机0.45 kg

10、使用条件：温度:-10℃~40℃，湿度5~90％RH，海拔<4500m。
