工频交流耐压试验装置 15KVA/150KV-武汉市合众电气

一、产品概述：

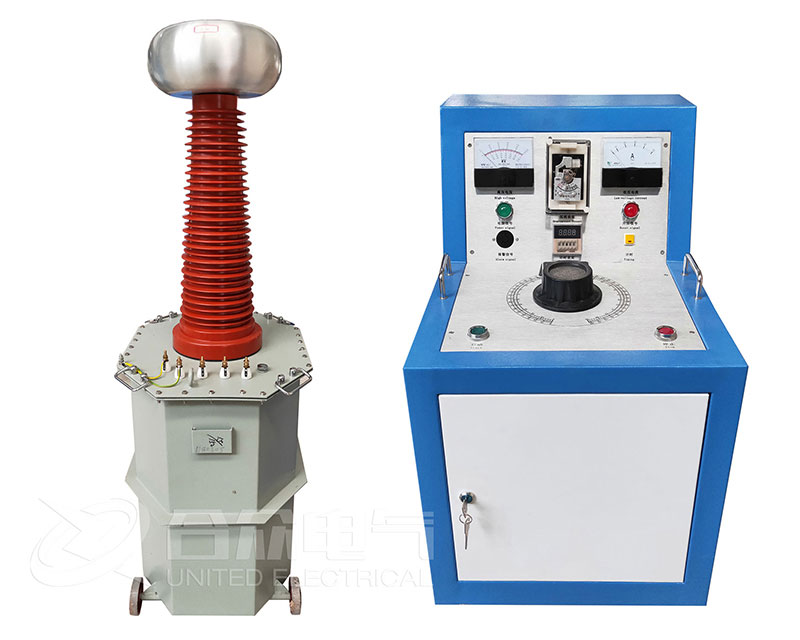

工频交流耐压试验装置 15KVA/150KV，由试验变压器控制台和高压轻型试验变压器组成。广泛应用于电力和科研单位对电机、电缆、变压器、开关、电器等产品做各种高压绝缘耐压试验。同时适用于各种高压电气设备、电气元件、绝缘材料进行工频耐压试验和直流泄漏试验，是各类高压试验中必不可少的仪器。

高压试验变压器除了可于交流工频耐压试验，如果配以同等电压等级和同等容量的电容、硅堆及高压直流微安表，便可组装成直流高压试验装置，可以测量高压直流泄漏电流。

油浸式试验变压器用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列工频试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。

二、产品特点：

专业耐压试验控制系统，可配各种试验变压器，包括交直流两用、抽头或串级

全封闭一体化结构，可适应高寒、高海拔恶劣环境

全自动、智能化微电脑测量及控制，确保高精度、高可靠各项性能

全面的监测功能，可同时监测被试品的电压、电流，及变压器输入、输出电流

完善的保护，高低压电压、电流多重保护

零位安全连锁，及外部门控或红外探测器连锁

自动/手动工作方式

任意设定高低压电压、电流和耐压时间

自动调压，自动计时，自动回零

逼近式调压算法，接近目标电压时自动点动升压

自动捕捉峰值电压、电流，便于做击穿试验

超限自动保护，自动回零，并发出声光报警

紧急停按钮以防发生意外。

产品参数

输入电压：10kVA及以下为AC200V，10kVA以上为AC400V

空载损耗：＜10%

短路阻抗：＜10%

变比误差：＜1%

仪表电压：100V

绝缘油介电强度：2.5mm，＞50kV

电压分辨率：最小0.001kV

电流分辨率：最小0.001mA

测量精度：≤1%

计时范围：0~9999s

结构类型：一体化或分体式

环境温度：0~40°C

环境湿度：≤80%RH

海拔高度：≤3000m

注：可按需定制不同功率高压试验变压器。
