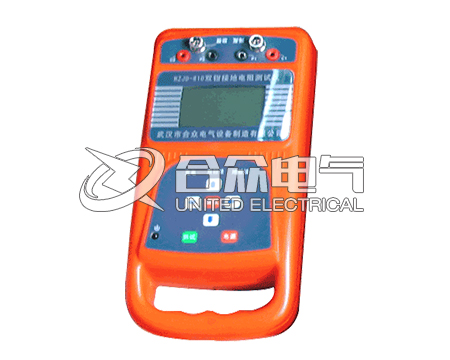

钳型接地电阻测试仪测量原理及使用注意事项

电力电气检测试验中，常用的钳型接地电阻测试仪，是用来测量任何有回路系统之接地电阻，仪器本身能产生一个电源电势，在任何有回路系统中就能产生电流，因此其测量原理简而言之是全电路欧姆定律，它测出的是这个回路系统的环路电阻值。

用钳型接地电阻测试仪测量电力线路杆塔接地电阻方法简单，测量结果可信度高，但只能用于有架空地线的高压线路上，测量时待测杆塔只允许存在一条接地引下线，如各塔脚的地网是不连通的，应将其余各脚的接地引下线拆开后用临时线与测量脚的引下线连通(连通点在钳表之下)。通过对测量结果的分析，可以判断出各塔脚的地网是否连通，接地引下线是否存在接触不良的隐患。

根据测量原理就能引伸出正确的测量方法及正确分析测量结果：

1、待测杆塔的线路必须有多点接地，亦即是说必须有架空地线的线路方能采用，否则就不能构成式(2)的环路，即使存在某些环路，但环路内的各部分皆不能忽略时，式(2)便失去成立的依据，例如没有架空地线的10kV线路杆塔，用此法测量可能没有回路，或者可以通过另一只塔脚经大地构成回路，表头虽有显示，但并不是真正的接地电阻值。

2、待测杆塔在测量时只能存在一条接地引下线，110kV及以上线路一般有两只(或四只)塔脚有接地引下线。当在1脚上测量，3脚的接地引下线不拆开，分为两种情况：(a)两只脚的地网是连通的，则1、3脚通过地网，塔身已构成一个电阻值很小的环路，见图2(a)，把RX旁路了，这时将测得很小的数值，例如1Ω，此值实际上就是两脚间地网及塔身构成的回路电阻值，实际接地电阻即使很大亦不会被发现，这将会留下安全隐患。(b)如两只脚的地网不连通，如图2(b)，则1、3脚各有自己的接地电阻，测1脚时，3脚相当于一基相邻杆塔，对测量结果几乎没有影响。如将3脚的接地引下线拆开后用临时线与1脚引下线连接(在钳形表之下)，如图2(b)虚线所示，相当于加大了1脚的地网，测量值应有明显降低，此值才真正是待测杆塔的接地电阻RX的值。

常用钳型接地电阻测试仪使用注意事项：

1、用传统的电压电流法测试时是否解扣了(即是否把被测接地体从接地系统中分离出来了)。如果未解扣，那么所测量的接地电阻值是所有接地体接地电阻的并联值。

测量所有接地体接地电阻的并联值大概是没有什么意义的。因为我们测量接地电阻的目的是将它与有关标准所规定的一个允许值进行比较，以判定接地电阻是否合格。

2、用ETCR2000系列钳表所测得的接地电阻值是该接地支路的综合电阻。它包括该支路到公共接地线的接触电阻、引线电阻以及接地体电阻。而用传统的电压电流法在解扣的条件下，所测得的值仅仅是接地体电阻。

常见钳型接地电阻测试仪的各类误差处理：

1、标准电流表引入的误差S1:由于被检电流最高精度为0.5%,因此选用0.1级标准电流表即可。

2、标准电压表带来的误差S2:由于被检表精度不高,选用0.05级标准电压表即可满足要求。考虑到所测电压较小,其测量误差一般不超过±0.5%。

3、标准电压表输入阻抗带来的误差S3:因所测电阻均为1Ω以下,相对而言,标准电压表输入阻抗带来的误差完全可以忽略不记。

4、电阻引入的误差S4:用此法检测，接入的电阻并不作为标准,仅作为被检表与标准表测量的一个载体,因此该电阻的精度并不影响测量结果,影响测量结果的主要因素是电阻的稳定性,由于所接电阻大电流的要求,此电阻通常是由专门的材料和工艺定做而成,对其稳定性有一定的要求,加之被检表和标准表几乎是同时测量,因此电阻稳定性引入的误差可忽略不记。
