一、产品概述：

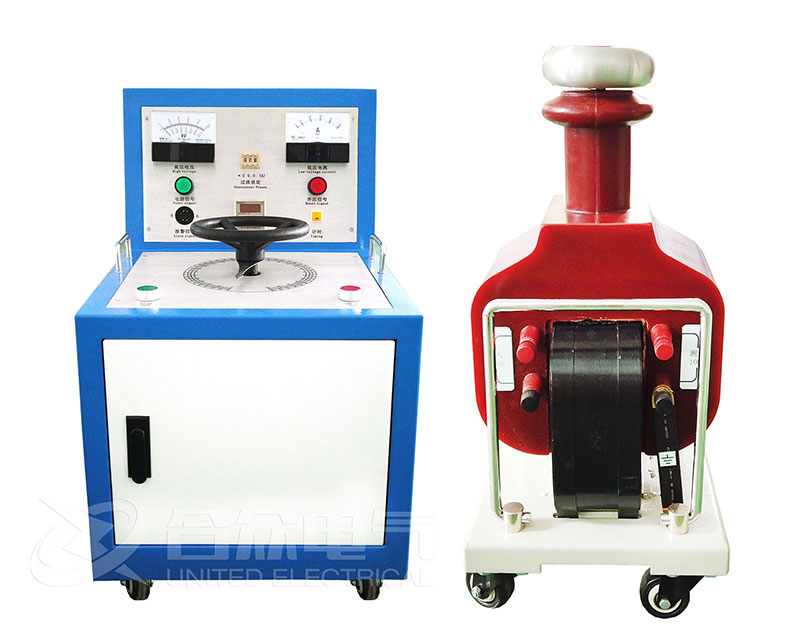

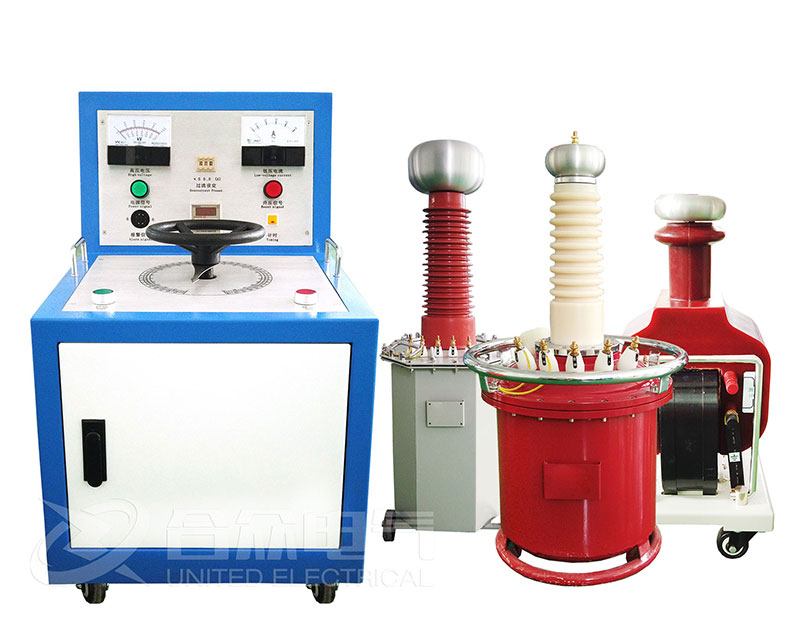

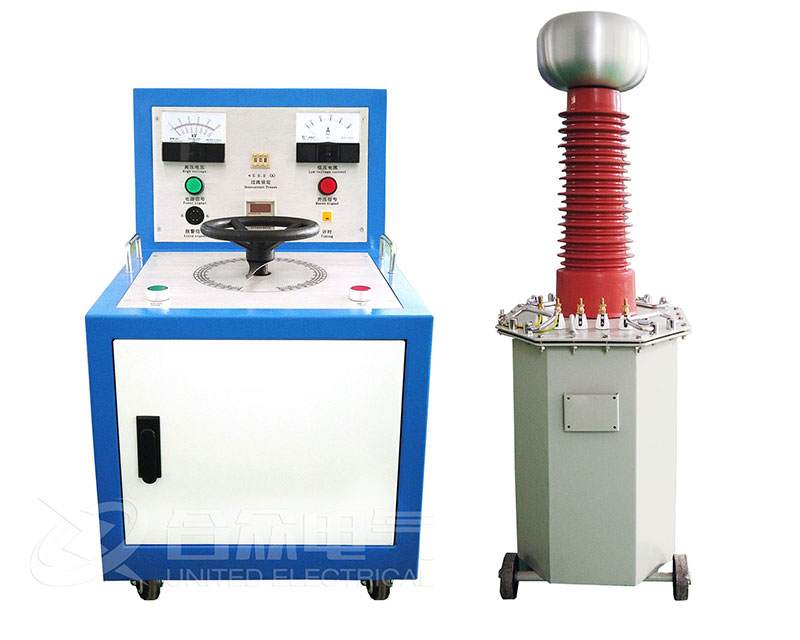

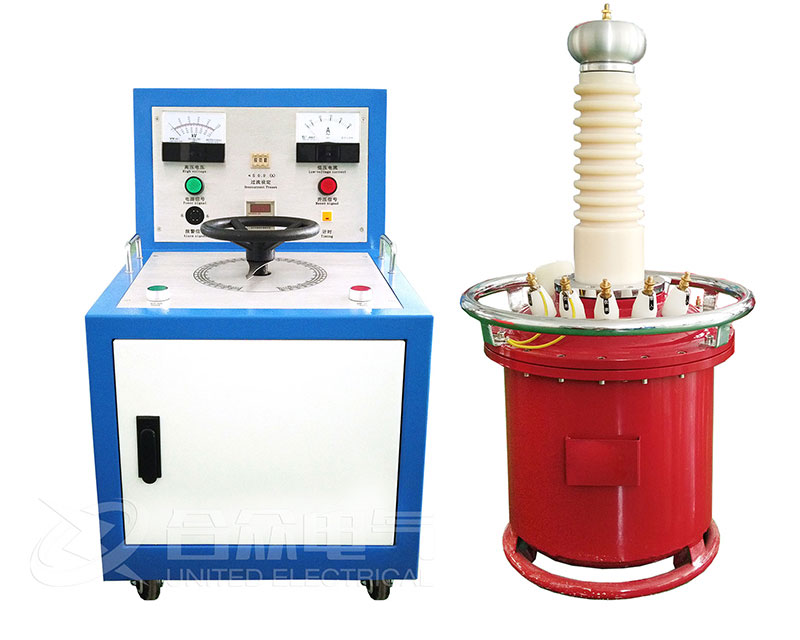

交直流耐压测试仪手动控制，主要由耐压测试手动控制箱和轻型高压试验变压器组成，适用于各类电力电气设备、电线电缆的交直流耐压测试试验。交直流耐压测试仪具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门进行交直流耐压测试的必备设备。

二、操作程序：

1、按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。

2、操作前应根据被试品的容量及电压等级，调整好数字式电流继电器（此过流参数是按用户所选控制器的大输出电流所制定，请勿超过大整定值）

3、合上电源开关，按下送电按钮接触器吸合，调压器带电电源信号灯灭，送电信号灯亮，此时可以进行升压试验。

4、缓慢顺时针旋动调压器手柄并密切注视电压表（应以每秒3KV的速度升压为宜）当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。

5、当达到被试品规定的耐压时间时台（箱）内会发出报警声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮，切断电源。

6、在升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器旋钮使电压回到规定值。

7、试验过程中如电流表电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。

8、在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。此时应将调压器回零，并将计时按钮复位。以便下次操作。

产品参数

交直流耐压测试仪手动控制台参数：

容量	电源			输出		操作方式	参考重量
	相数	（V）	（A）	（V）	（A）
2	1	220	9	0-250	8	手动	14
3	1	220	14	0-250	12	手动	16
5	1	220	23	0-250	20	手动	18
10	1	220	45	0-250	40	手动	50
15	2	380	39	0-430	35	手动	60
20	2	380	53	0-430	47	手动	65
25	2	380	66	0-430	58	手动	75
30	2	380	79	0-430	70	手动	85
50	2	380	132	0-430	116	手动电动	130
100	2	380	263	0-430	233		50
150	2	380	395	0-430	349		50
200	2	380	526	0-430	465		50
250	2	380	658	0-430	581	电动	50
300	2	380	789	0-430	698	电动	50

交直流耐压测试仪试验变压器参数：

容量 KVA	低压侧		高压侧		测量变比	温升℃	阻抗电压％	空载电流％	重量 kg	外形尺寸长Х宽Х高 mmХmmХmm
	电压 V	电流 A	电压KV	电流 mA
	电压 V	电流 A	电压KV	电流 mA
1.5/50	1.5	200	7.5	50	30	500:1	50	10	<4	30	200Х275Х640
3/50	3	200	15	50	60	500:1	50	10	<4	35	240Х300Х690
6/50	6	200	30	50	120	500:1	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500:1	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500:1	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500:1	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500:1	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500:1	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000:1	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000:1	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000:1	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000:1	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000:1	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500:1	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500:1	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500:1	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500:1	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500:1	50	8	<4	140	600Х450Х1800
20/200	20	400	50	200	100	2000:1	50	8	<4	140	600Х600Х1900
30/200	30	400	75	200	150	2000:1	50	8	<4	160	700Х700Х1900
50/200	50	400	125	200	250	2000:1	50	8	<4	200	750Х750Х2000
50/300	50	400	125	300	166	3000:1	50	8	<4	230	750Х750Х2300
100/300	100	400	250	300	333	3000:1	55	8	<4	300	850Х850Х2500
200/300	200	400	500	300	666	3000:1	55	8	<4	350	900Х900Х2600
300/300	300	400	750	300	1000	3000:1	55	8	<4	420	950Х950Х2700

注：可根据用户定做，非标产品，参数不在表格范围内。
