一、产品概述：

35kV电缆变频串联谐振耐压试验装置，根据用户提供的相关参数设计，满足35KV及以下电缆耐压试验。35KV及以下电缆在运行中是常见的也是多的，日常检修和维护工作非常大，由于其电容量比较大，以前用的交流耐压设备体积笨重，非常不利于实际工作，35KV电缆变频串联谐振耐压装置可以完全替代。

二、产品主要功能参数：

额定容量：270kVA；
输入电源：单相220或三相380V电压，频率为50Hz；
额定电压：27kV；54kV；
额定电流：10A；5A；
工作频率：30-300Hz；
装置输出波形：正弦波
波形畸变率：输出电压波形畸变率≤1%；
工作时间：额定负载下允许连续60min；过压1.1倍1分钟；
温升：额定负载下连续运行60min后温升≤65K；
品质因素：装置自身Q≥30(f=45Hz)；
保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)；
测量精度：系统有效值1.5级；

三、配置一览表：

序号	设备名称	型号及规格	单位	数量	备注
1	激励变压器	HZLB-20kVA/6kV/3KV/0.4KV	台	1
2	变频电源	HZBP-DL -20kW/380V	台	1
3	高压电抗器	DK-54kVA/27kV	台	1
4	电容分压器	HZFY-100kV-1000pF	套	1
5	补偿电容		套	1

产品参数

1. 激励变压器HZLB-20kVA/6kV/3KV/0.4KV，1台

a) 额定容量：20kVA；

b) 输入电压：380V，单相；

c) 输出电压：6kV；3KV

d) 结构：干式；

2. 变频电源 HZBP-DL -20kW/380V，1台

a) 额定输出容量：20kW

b) 工作电源：380±10%V（单相），工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：50A

e) 额定输出电流：50A

f) 输出波形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运行时间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪声水平：≤50dB

3. 高压电抗器 DK-54kVA/27kV，4节

a) 额定容量：54kVA;

b) 额定电压：27kV；

c) 额定电流：2A；

d) 电感量：70H/单节；

e) 品质因素：Q≥30 (f=45Hz)；

f) 结构：干式；

3. 电容分压器HZFY-110kV -1000 pF，1套

a) 额定电压：110kV

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%；

d) 分压比：1000：1

e) 测量精度：有效值1.5级;

f) 重量：约5kg；

5. 补偿电容器

额定电压：100KV

额定电容量：50000PF

产品彩页

产品附件

序号	资料名称	单位	数量	备注
1	出厂试验报告	份	1
2	成套装置使用说明书	份	1
3	产品合格证和用户意见卡	套	1

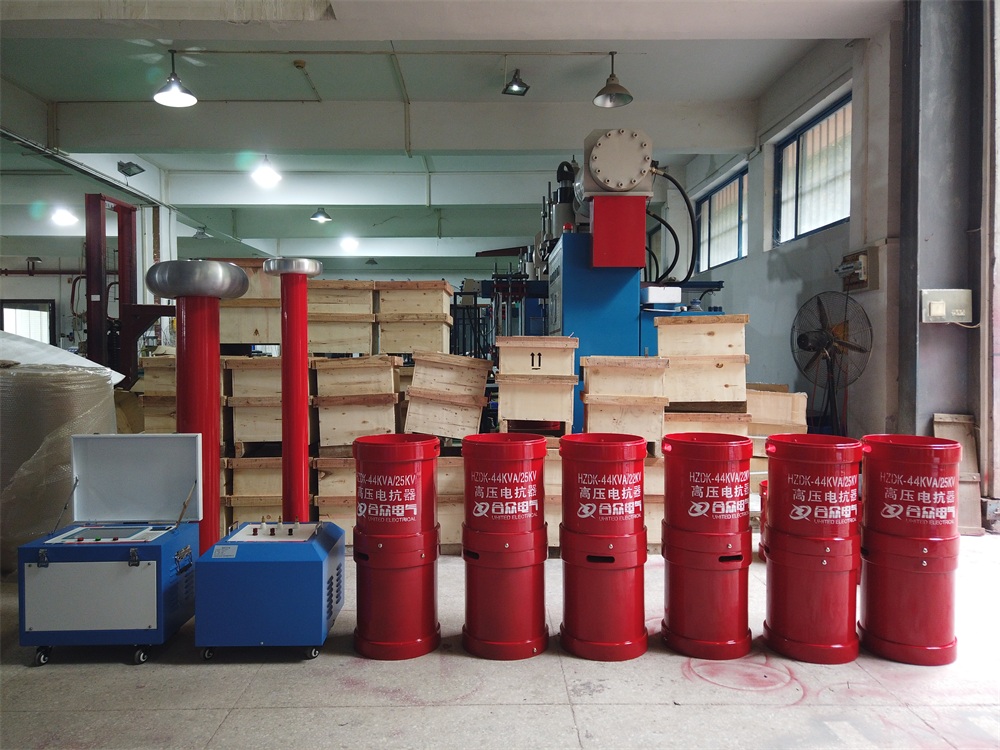

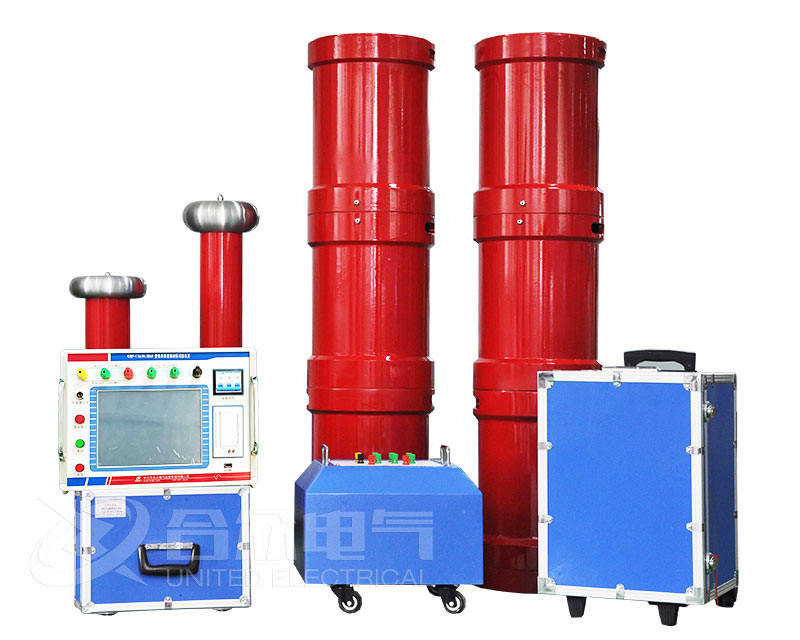

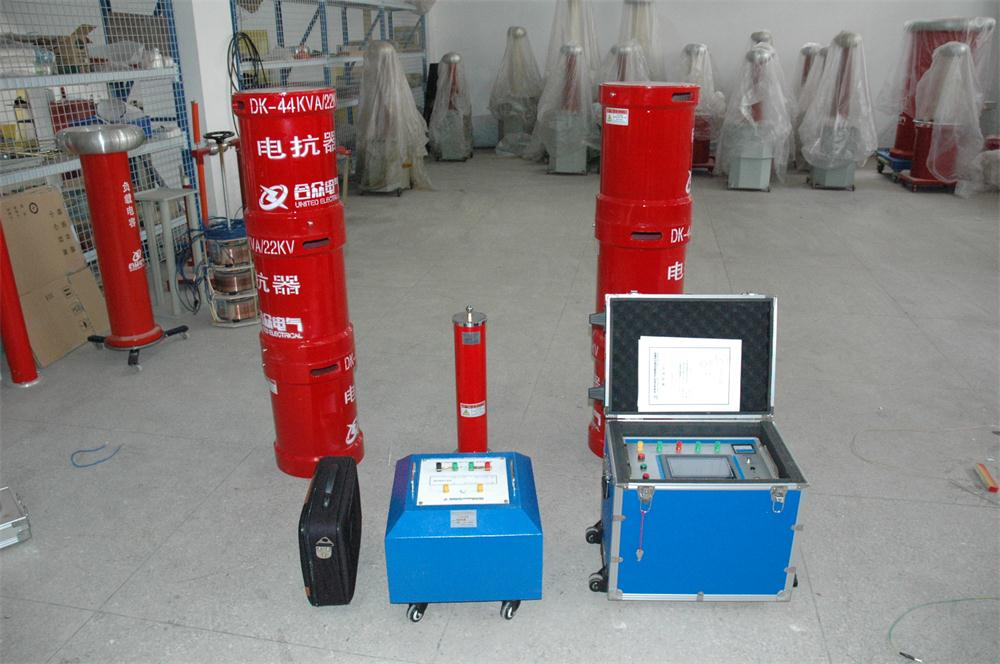

产品图集
