教你快速学会如何识别各种变压器！

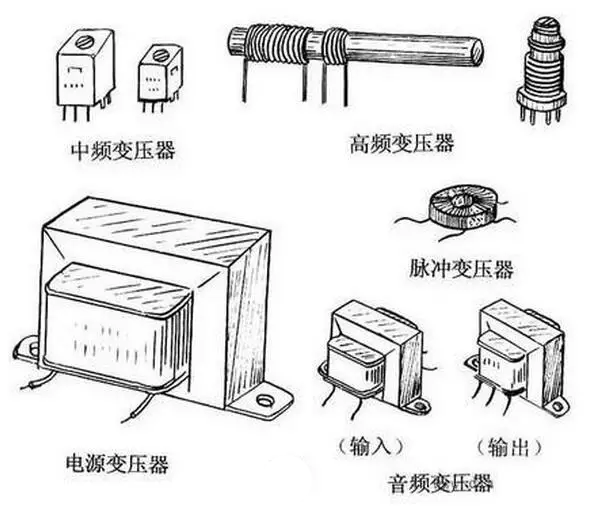

   变压器是一种常用元器件，其种类繁多，大小形状千差万别。无线电与电子制作中较常用的有：电源变压器、音频输入变压器、输出变压器、中频变压器、高频变压器、脉冲变压器等。武汉市合众电气设备制造有限公司是一家专业生产和销售电力检测、试验设备的高新技术企业。我公司生产的变压器检测设备型号齐全、质量过硬，产品远销海内外。今天跟着合合一起快速学会如何识别各种变压器吧！

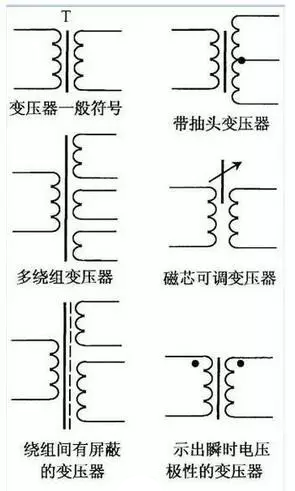

  1、变压器的文字符号为“T”。

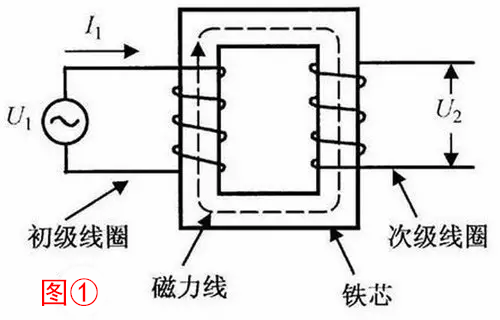

  2、变压器是利用互感应原理工作的，具有传交流电隔直流电、电压变换、阻抗变换和相位变换的作用。变压器由初级、次级两部分互不相通的线圈组成，它们之间由铁芯或磁芯作为耦合媒介(图①)。改变初、次级之间的圈数比，即可改变电压比和阻抗比。改变变压器线圈的接法，可以很方便地将信号电压倒相。

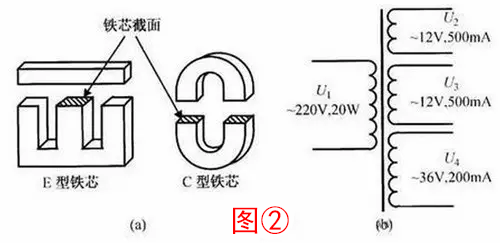

  3、电源变压器是最常用的一类变压器。电源变压器的主要参数是功率和次级电压、电流。功率与铁芯截面的平方成正比，如图②(a)所示，铁芯截面越大，变压器功率越大。电源变压器的用途是电源电压变换，并可同时提供多种电源电压，以适应电子电路的需要，如图②(b)所示。制作时应根据需要选用具有符合要求的次级电压、电流的变压器。

  4、电源变压器的另一用途是电源隔离。由于变压器的隔离作用，即使人体接触到电压U2，也不会与交流220V市电构成回路，保证了人身安全(图③)。这就是维修热底板家电时必须要用电源隔离变压器的道理。

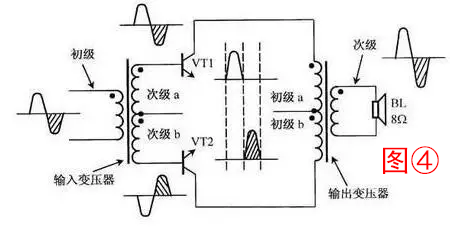

  5、音频变压器工作于音频范围，具有信号电压传输、分配和阻抗匹配的作用。图④所示为推挽功率放大器电路，输入变压器将信号电压传输、分配给晶体管VT1和VT2(送给VT2的信号还倒了相)，使VT1和VT2交替放大正、负半周信号，然后再由输出变压器将信号合成输出。输出变压器同时还将扬声器的8Ω低阻变换为数百欧姆的高阻，与放大器的输出阻抗相匹配，使得放大器输出的音频功率最大而失真最小。

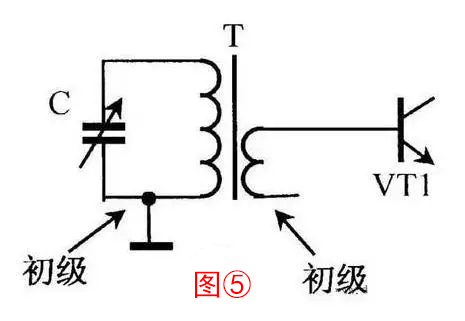

  6、高频变压器通常是指工作于射频范围的变压器。收音机的磁性天线就是一个高频变压器，初级线圈与可变电容器C组成选频回路，选出的电台信号通过初、次级之间的耦合传输到高放或变频级VT1(图⑤)。

  7、变压器可以用万用表进行检测(图⑥)。一是检测绕组线圈通断，二是检测绕组线圈之间的绝缘电阻，三是检测绕组线圈与铁芯之间的绝缘电阻。
