一、产品概述：

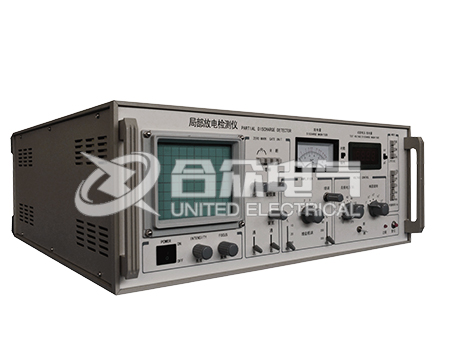

模拟局部放电检测仪 HZJF-121，是近年来武汉合众电气新研制生产的又一新颖局部放电检测仪。广泛适用于变压器、互感器、高压开关、开关柜、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。执行标准：DL/T 417-2006。
品别名： 局部放电检测仪、局放仪、放电检测仪、局部放电测试系统
二、产品特点：
模拟局部放电检测仪，的检测灵敏度高，试样电容复盖范围大，适用试品范围广，输入单元(检测阻抗)配备齐全，频带组合多(九种)。
模拟局部放电检测仪经适当定标后能直读放电脉冲的放电量，指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
HZJF-121 型局部放电检测仪，是电力部门、制造厂商和科研院所等单位广泛使用的实用的局部放电测试仪。
|
可测试品的电容量范围 |
6PF--250μF |
放大器频带 |
低端：10kHz、20kHz、40kHz任选 |
|
时间窗 |
窗宽：可调范围15°～150° |
高端：80kHz、200kHz、300kHz任选 |
|
|
窗位置：每一窗可旋转0°～170°； |
放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db |
||
|
放电量表 |
指针式表头： 对数刻度1-10-100误差<±5%(以满刻度计) 线性刻度0-1000误差<±5%(以满刻度计) |
椭圆时基 |
频率50Hz、100Hz、150Hz、200Hz、400Hz |
|
数字表头： 以3½LED数字表显示 0-100.0误差<±5%(以满刻度计) |
椭圆旋转 |
以30°为一档，可作120°旋转 |
|
|
显示方式 |
椭圆——直线 |
试验电压表 |
100kV（可扩展） |
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
专用测试线 |
1 |
套 |
|
保险管 |
3 |
只 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
可测试品的电容量范围 |
6PF--250μF |
放大器频带 |
低端：10kHz、20kHz、40kHz任选 |
|
时间窗 |
窗宽：可调范围15°～150° |
高端：80kHz、200kHz、300kHz任选 |
|
|
窗位置：每一窗可旋转0°～170°； |
放大器增益调节：粗调六档，档间增益20±1 db;细调范围>20db |
||
|
放电量表 |
指针式表头： 对数刻度1-10-100误差<±5%(以满刻度计) 线性刻度0-1000误差<±5%(以满刻度计) |
椭圆时基 |
频率50Hz、100Hz、150Hz、200Hz、400Hz |
|
数字表头： 以3½LED数字表显示 0-100.0误差<±5%(以满刻度计) |
椭圆旋转 |
以30°为一档，可作120°旋转 |
|
|
显示方式 |
椭圆——直线 |
试验电压表 |
100kV（可扩展） |
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
专用测试线 |
1 |
套 |
|
保险管 |
3 |
只 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
