一、产品概述：

HZTG-XZ工频调感式谐振试验装置，主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

产品别名：工频谐振、工频串联谐振、调感式串联谐振、工频调感式串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置。

二、产品特点：

1、装置具有过压、过流、零位启动、系统失谐(闪落)等保护功能，过压过流保护值可以根据用户需要设定，试品击穿闪落时闪落保护动作并能记下闪落电压值，以供试验分析

2、整个装置单件重量很轻，大不超过40kg，便于现场移动搬运

3、装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度工作模式为：全自动模式、手动模式、自动调谐手动升压模式

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

产品参数

技术指标：

额定输出电压	0～50kV(AC有效值)及以下
输出频率	45～65Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
工作时间	满功率输出下，一般连续工作时间5min
品质因素	10～40
频率调节灵敏度	0.1Hz，不稳定度＜0.05%
最大试验容量	5000kVA及其以下
工作电源	AC220V或380V±10%，工频50Hz±5%

系列产品配置及适用范围：

产品型号名称	适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验，频率：50Hz±2Hz)
	变频控制台	电抗器	激励变压器	分压器	适用对象
HZTG-XZ-100/50	10kW/220V	50kV/1A一台	10kW/5kV	50kV/500pF	发电机0.07～0.13uF 10kV电缆(300mm2)≤1.0km
		50kV/1A一台
HZTG-XZ-150/50	15kW/380V	50kV/1.5A一台	15kW/5kV		发电机0.13～0.2uF 10kV电缆(300mm2)≤1.5km
		50kV/1.5A一台
HZTG-XZ-225/50	25kW/380V	50kV/1.5A两台	25kW/5kV		发电机0.2～0.27uF 10kV电缆(300mm2)≤2.5km
		50kV/1.5A一台
HZTG-XZ-350/50	30kW/380V	60kV/2A两台	30kW/5kV		发电机0.27～0.33uF

产品彩页

产品附件

名称	数量	单位
变频电源	1	台
激励变压器	1	台
固定电抗器	2～8	台
调感电抗器	1	台
分压器	1	台
负载电容	1	台
分压器信号线	1	套
专用连接线	若干	根
检验报告	1	份
说明书	1	本
合格证	1	张

产品图集

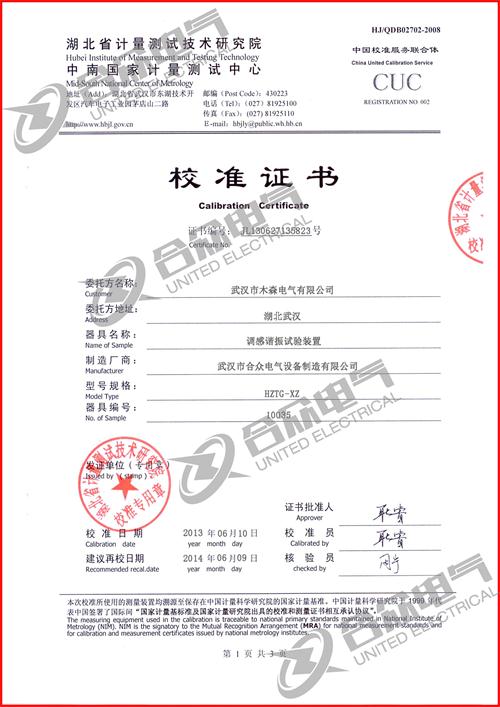

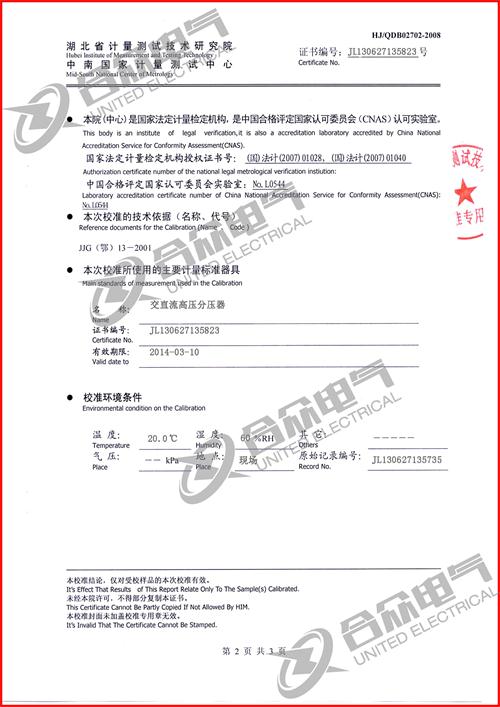

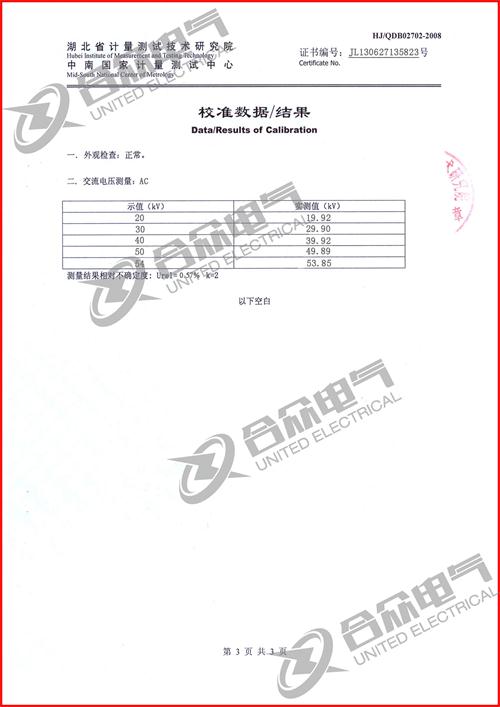

产品证书
