电工除了爬杆，还爬什么？

在朋友们的印象里，电力相关的工作就是爬电线杆子，也就是我们常说的“电网蜘蛛侠”。其实在电网中除了输电设备外，还有一套也非常重要的设备，那就是变电设备。而变电设备的住所，也就是下面要给朋友们介绍的地方：变电站。

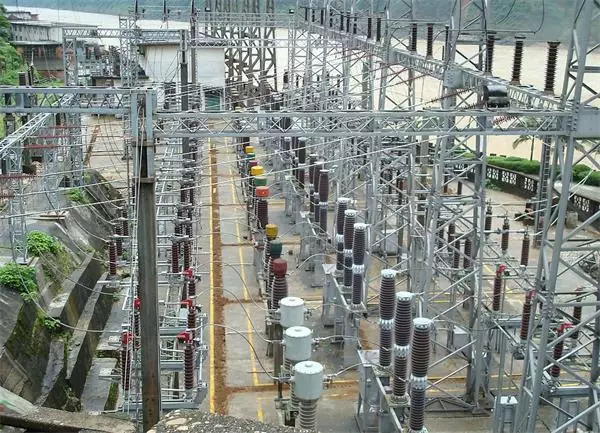

变电站是什么样子的呢？常规的变电站都长这样，它们大多建在比较偏僻的乡村或市郊：

也有一些常见于市区的GIS变电站，它们的样子就是普通的小别墅的样子，设备都集中在室内。

变电站的大概认识了，下面就走到变电站里面去瞧瞧。

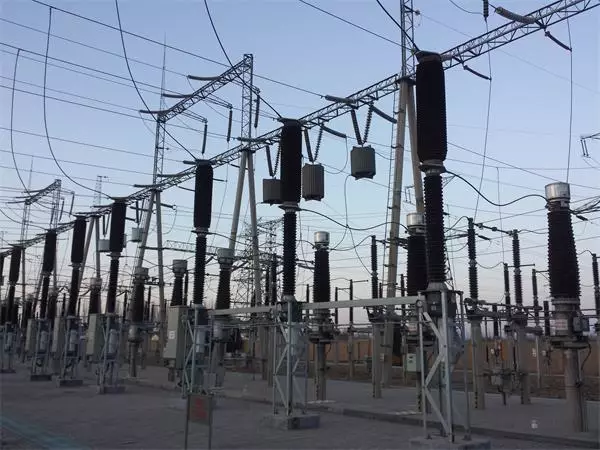

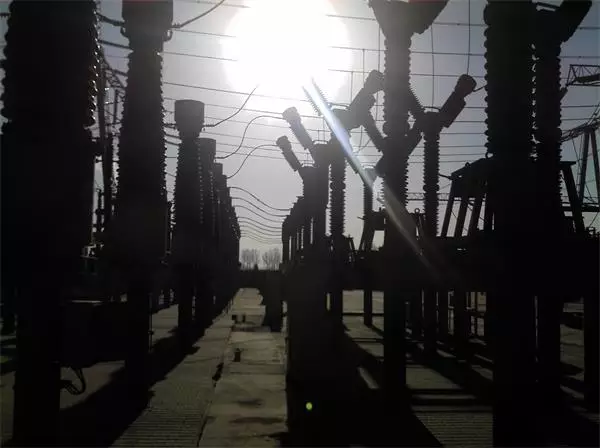

院子里的设备统称为一次设备。来一睹他们的芳容吧：

一次设备主要是承担大电流高电压的传输功能。输电线路上的电流非常大，必须使用这样的一次设备来开断或者变换。乍一看，它们长的都一样，但实际上它们各司其职，功能上差别很大。你可以把它们想象成自己家中的空开，主要的作用就是开断电流。只不过电压高了以后，这样的工作只有一个开断设备是不够的，还需要其他设备来辅助工作。切记，站里的设备是老虎，见了一定要躲开~要躲开~

先猜个谜语：米老鼠进去，唐老鸭出来。（打一种设备）

谜底很明显：

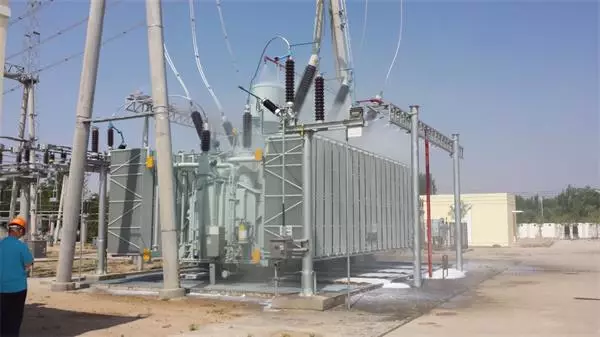

（这张图片是在对消防设备进行检查，所以会看到雾状的东西）

电力传输过程中，电力工人都会把发电机输出的低电压转换成高电压进行输送。电送到站后，再经过变电站转换成低电压送到居民家中。变电站里进行电压转换的设备，就是变压器。站里的变压器电压等级相对较高，最低电压也得10kV，市区常见的台变（就是柱子上的变压器）或者箱式变（小区里常见的一个小铁屋）才是把10kV电压最终转换成220V（380V）电压送到居民家中的设备。

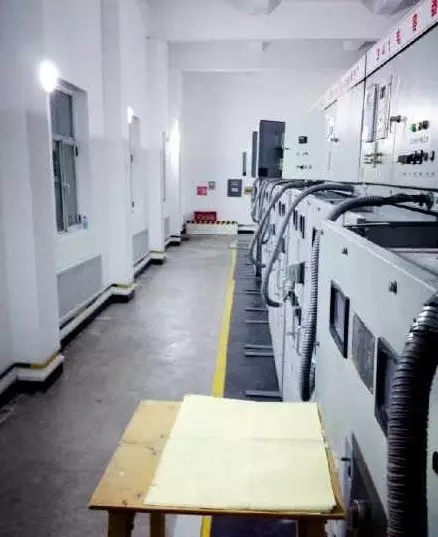

10kV电压相对来说安全多了，就不用再安装在室外了，用室内的小车就可以开断。就是像这样的一排柜子：

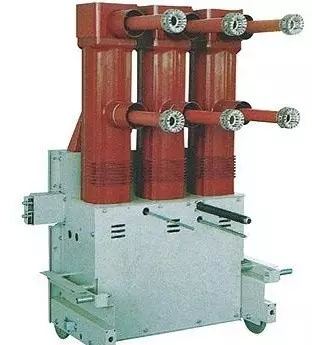

它们的内部是这样的：

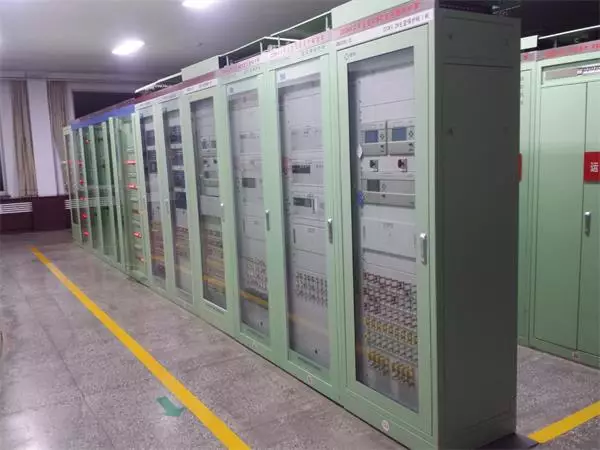

那么这些设备是怎么控制的呢？在一次设备里有一些辅助的设备，比如电流互感器、电压互感器，它们把一次的大电流、大电压变化为相对小的模拟量，通过电缆输送回继电保护间，由专门的继电保护设备进行监测和控制。这就是保护间：

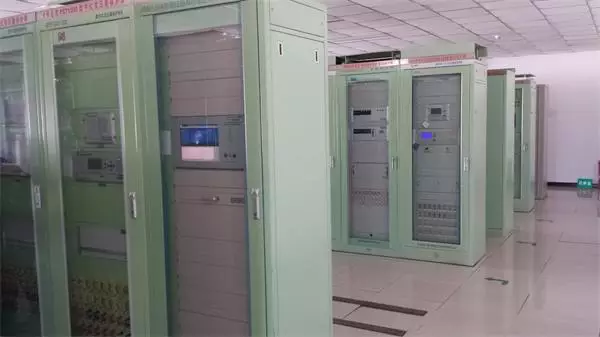

所有的保护设备都按照不同的智能分装在这样的不同的柜子里。保护间的地板都是可以掀起的。地板下面都是密密麻麻的电缆。

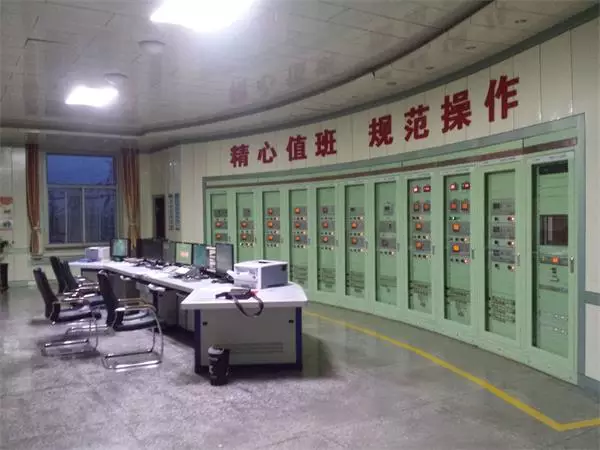

保护间设备的所有信息都汇总到主控制室，通过主控制室的电脑进行观察和控制。运行人员坐在电脑前就能分合屋外的断路器，观察屋外设备是否有异常。

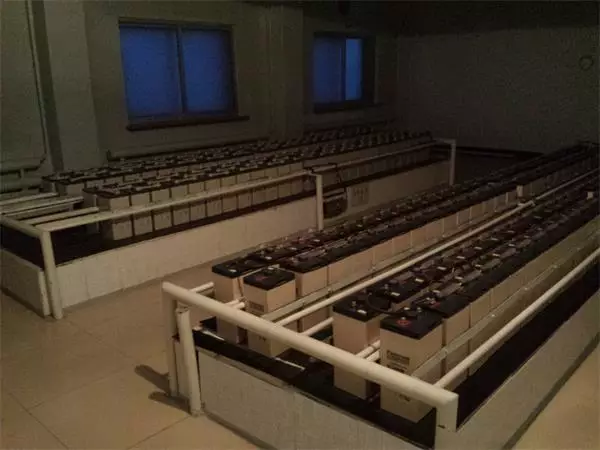

为了保证在一些特殊情况下即使变电站停电了，依旧能对一次设备进行监控，保护间设备的电源都是取自蓄电池室的直流电。那些需要用交流电的设备，由专门的UPS装置将直流电逆变为交流电供它们使用。这样就保证了即便是停电的时候，变电站仍能正常运行。

好啦，变电站就介绍到这儿啦。这下你知道了，电力人不光爬电线杆子，还爬变压器、开关、电流互感器、电压互感器、以及电缆沟..
