串联谐振特点

串联谐振特点

1. 串联谐振装置的调频及功率元件使用最先进的日本进口的优质元器件；

2. 充分利用公司现有资源，完全独立自主开发和设计及生产该设备的所有组成部分：变频电源、励磁变压器、高压电抗器、电容补偿器和高精度电容分压器；

3. 串联谐振具备全自动（自动调谐、自动升压）、全手动（手动调谐、手动升压）以及半自动（自动调谐、手动升压及手动调谐、自动升压）的多种功能，可任意切换使用；

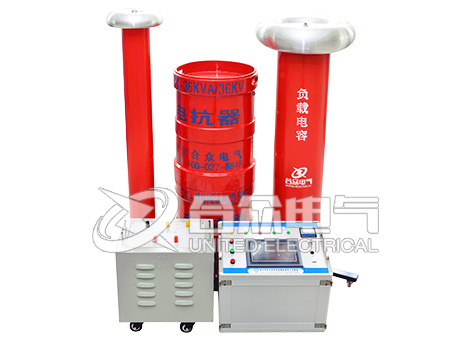

4.合众电气电力生产的HZBP-BD变频串联谐振耐压装置具备试验电压、加压时间、报警电流整定、报警电压整定、频率范围、起始电压的设置；

5. 串联谐振装置具备放电保护功能，在试品发生闪络时，或其他原因造成的谐振回路突然失谐，变频控制电源立即自动快速切断输出，并显示保护类型和闪落电压值；

6. 测量显示输出电压、输出频率及加压时间、保护动作类型等相关信息，在试验完成时电压自动下降到零位；

7.大液晶全中文界面平台技术，全触摸屏操作,数据保存。

串联谐振是运用串联谐振原理，利用励磁变压器激发串联谐振回路，调节变频控制器的输出频率，使回路电感L和试品C串联谐振，谐振电压即为加到试品上电压。串联谐振利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的设备由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

串联谐振特点对比并联谐振特点是：串联谐振电路呈纯电阻性，端电压和总电流同相，此时阻抗最小，电流最大，在电感和电容上可能产生比电源电压大很多倍的高电压，因此串联谐振也称电压谐振。而并联谐振的电路总阻抗最大，因而电路总电流变得最小，但对每一支路而言，其电流都可能比总电流大得多，因此电流谐振又称电流谐振。

在电力工程上，由于串联谐振会出现过电压、大电流，以致损坏电气设备，所以要避免串联谐振。并联谐振虽不会产生危及设备安全的谐振过电压，但每一支路会产生过电流。
