一、产品概述：

HZBP-DL系列电缆专用变频串联谐振耐压装置，采用调节控制电源频率的方式，使得电抗器与被试品电容实现串联谐振，在被试品上产生高电压小电流，是当前高压试验的一种新方法和潮流，在国内外已经得到广泛应用和认可。

HZBP-DL系列变频串联谐振耐压装置采用了专用的宽频调压电源，调压范围AC0-400V，调频范围20～300Hz，频率细度可达0.1Hz;整个频率区间内输出波形良好;在小重量和体积下确保仪器稳定和安全。HZBP-DL系列变频谐振耐压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。

产品别名：串联谐振，变频谐振，变频串联谐振耐压装置、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置、谐振试验装置

二、产品特点：

变频电源

一、功能特点及参数：

1、220V或380V单相市电，更方便现场取电。

2、触摸屏人机对话，设置方便、操作简单。

3、频率调节细度0.1Hz，不稳定度≤0.01%

4、快速自动扫描谐振频率，并自动按设置阶段升压。

5、具有负载放点快速闪络保护。

6、具有电容、电感、频率计算功能，更方便用户操作设置。

高压电抗器功能特点及参数：

1、重量轻，现场搬动的重量不超过30kg，适合现场搬运

2、干式结构，采用恒温真空环氧浇注，绝缘效果更优。

3、标准串并联接口及连接标识，避免接线错误。

4、满载可连续工作运行。

5、有温升出气孔，防止长期工作下自然温升的膨胀调节

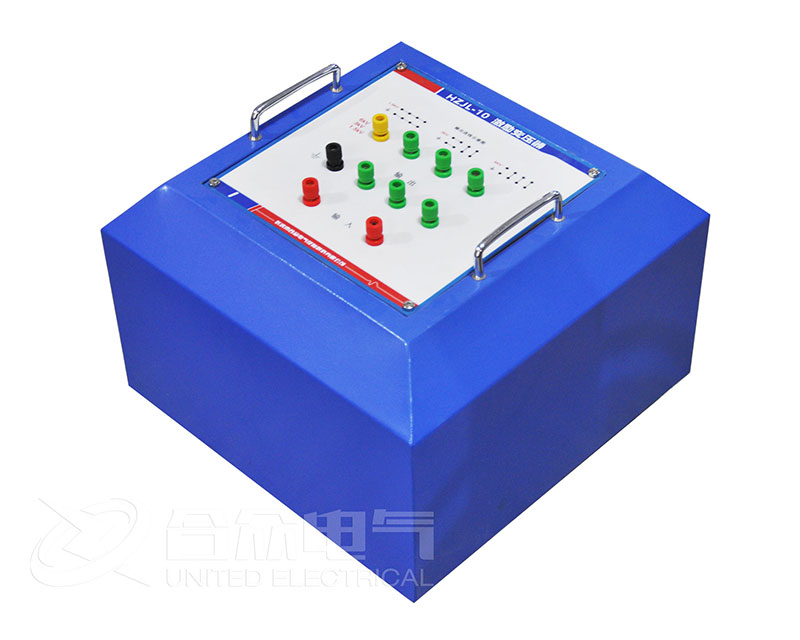

激励变压器功能特点及参数：

1、可移动式方便现场使用

2、线圈采用真空浸漆工艺，绝缘性能高，可防潮防污。

3、多抽头可灵活应用不同负载

补偿电容器功能特点及参数：

1、体积小，重量轻

2、电性能优异，可靠性高

3、执行标准：GB/T2900.16-1996

4、损耗角正切：≤0.0010(1000Hz)

产品参数

技术指标：

额定输出电压	0～220kV(AC有效值)及以下
输出频率	20～300Hz
谐振电压波形	纯正弦波，波形畸变率≤1.0%
满负载工作时间	连续工作时间60min
系统品质因素	最大负载下≥20
频率调节细度	0.1Hz
不稳定度	≤0.01%
工作电源	AC单相220V或两相380V±10%，工频50Hz±5%

35kV及以下电缆耐压装置配置表：

产品型号名称	变频电源	电抗器(干式)	励磁变(干式)	分压器	适用范围
HZBP-DL44/22	2.5kW	1A/22kV二台	2.5kVA/1kV	25kV	10kV电缆≤1km
HZBP-DL88/22	4kW	2A/22kV二台	4kVA/1kV	25kV	10kV电缆≤2km
HZBP-DL132/22	6kW	2A/22kV三台	6kVA/1/3kV	60kV	10kV电缆≤3km 35kV电缆≤1km
HZBP-DL176/22	7.5kW	2A/22kV四台	7.5kVA/1/3kV	60kV	10kV电缆≤4km 35kV电缆≤1km
HZBP-DL264/22	10kW	2A/22kV六台	10kVA/1/3kV	60kV	10kV电缆≤6km 35kV电缆≤2km
HZBP-DL330/22	15kW	2.5A/22kV六台	15kVA/1/3kV	100kV	10kV电缆≤8km 35kV电缆≤2km
HZBP-DL640/32	25kW	2.5A/32kV八台	25kVA/1/3/5kV	200kV	10kV电缆≤10km 35kV电缆≤4km 110kV电缆≤1km

110kV及以上电缆耐压装置配置表：

产品型号名称	控制柜	电抗器(油浸式)	励磁变(油浸式)	分压器	适用范围
HZBP-DL1300/130	50kW	5A/130kV二台	50kVA/3/5kV	150kV	35kV电缆≤2km 110kV电缆≤2km
HZBP-DL2600/130	100kW	5A/130kV四台	100kVA/3/5/10kV	220kV	35kV电缆≤3km 110kV电缆≤3km 220kV电缆≤1.5km
HZBP-DL3200/220	160kW	4A/220kV四台	160kVA/5/10kV	160kV	110kV电缆≤5km 220kV电缆≤3km
HZBP-DL6400/220	320kW	8A/220kV四台	320kVA/5/10kV	320kV	110kV电缆≤10km 220kV电缆≤5km 500kV电缆≤1km

产品彩页

变频串联谐振耐压装置

产品附件

名称	数量	单位
变频电源	1	台
激励变压器	1	台
电抗器	2～8	台
分压器	1	台
负载电容	1	台
分压器信号线	1	根
专用连接线	若干	根
说明书	1	本
检验报告	1	份
合格证	1	张

产品图集

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
