一、产品概述：

武汉市合众电气经过多年的努力，研究成功了工频试验变压器 YDQ充气式，本系列充气式工频试验变压器，试验变压器与传统的油浸式轻型试验变压器相比，重量上减轻了20%-60%(视电压及容量等级而定)，而且无油污染，单台试验变压器的电压等级可达300KV。工频试验变压器 YDQ充气式由于采用了新的生产工艺，产品的技术性能有较大的提高，特别适用于现场工作及频繁移动的工作条件下使用。

二、产品特点：

1、该充气式工频试验变压器体积小，重量轻(比同等级油浸试验变压器轻40%-65%)

2、洁净，无油污，勿需维护

3、不受恶劣气候环境影响，现场搬运勿须静止即可做试验

4、绝缘强度明显高于油浸试验变压器，电晕极小

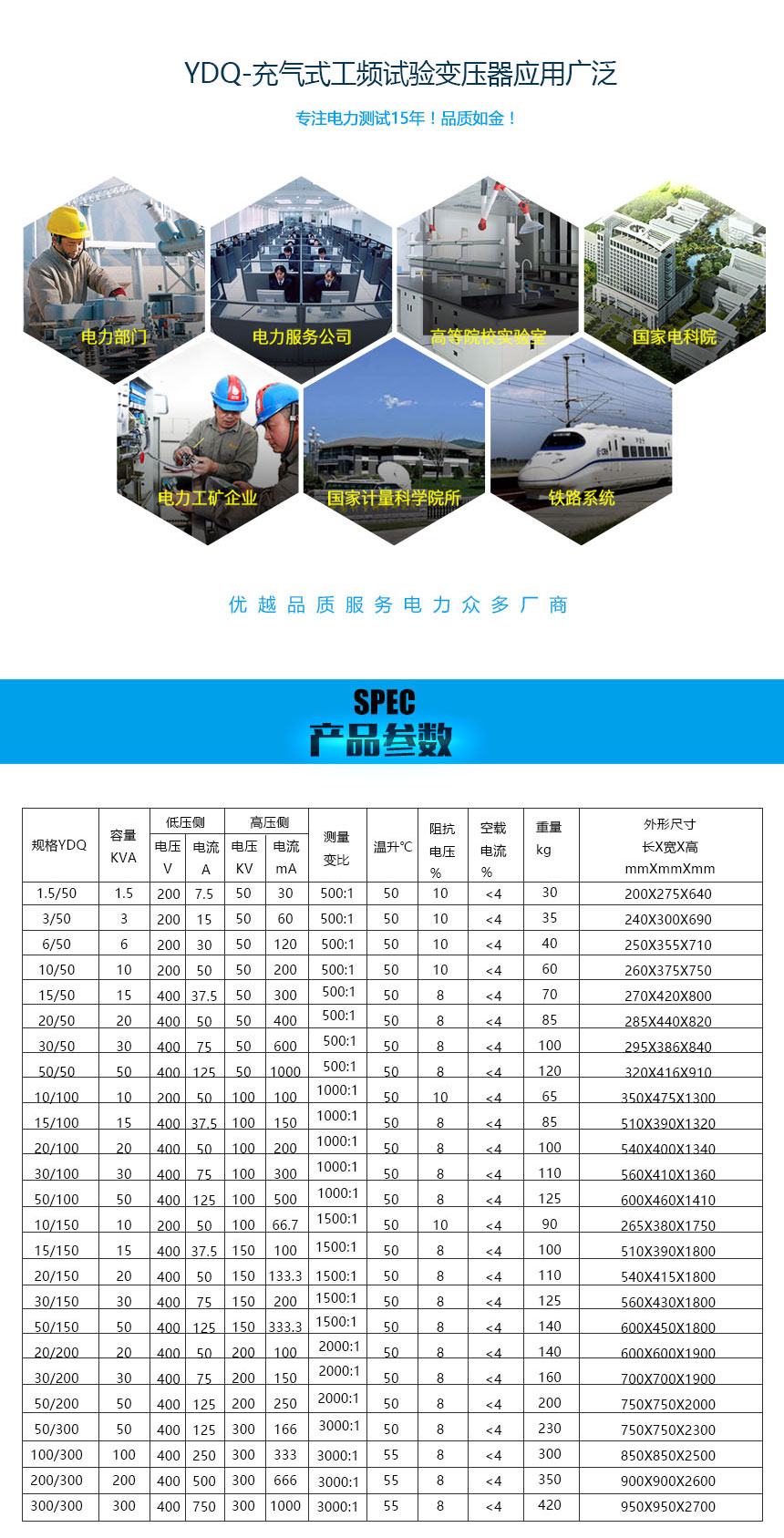

产品参数

型号参数对应表

规格YDQ	容量 KVA	低压侧		高压侧		测量变比	温升℃	阻抗电压％	空载电流％	重量 kg	外形尺寸长Х宽Х高 mmХmmХmm
		电压 V	电流 A	电压KV	电流 mA
		电压 V	电流 A	电压KV	电流 mA
1.5/50	1.5	200	7.5	50	30	500:1	50	10	<4	30	200Х275Х640
3/50	3	200	15	50	60	500:1	50	10	<4	35	240Х300Х690
6/50	6	200	30	50	120	500:1	50	10	<4	40	250Х355Х710
10/50	10	200	50	50	200	500:1	50	10	<4	60	260Х375Х750
15/50	15	400	37.5	50	300	500:1	50	8	<4	70	270Х420Х800
20/50	20	400	50	50	400	500:1	50	8	<4	85	285Х440Х820
30/50	30	400	75	50	600	500:1	50	8	<4	100	295Х386Х840
50/50	50	400	125	50	1000	500:1	50	8	<4	120	320Х416Х910
10/100	10	200	50	100	100	1000:1	50	10	<4	65	350Х475Х1300
15/100	15	400	37.5	100	150	1000:1	50	8	<4	85	510Х390Х1320
20/100	20	400	50	100	200	1000:1	50	8	<4	100	540Х400Х1340
30/100	30	400	75	100	300	1000:1	50	8	<4	110	560Х410Х1360
50/100	50	400	125	100	500	1000:1	50	8	<4	125	600Х460Х1410
10/150	10	200	50	100	66.7	1500:1	50	10	<4	90	265Х380Х1750
15/150	15	400	37.5	150	100	1500:1	50	8	<4	100	510Х390Х1800
20/150	30	400	50	150	133.3	1500:1	50	8	<4	110	540Х415Х1800
30/150	30	400	75	150	200	1500:1	50	8	<4	125	560Х430Х1800
50/150	50	400	125	150	333.3	1500:1	50	8	<4	140	600Х450Х1800
20/200	20	400	50	200	100	2000:1	50	8	<4	140	600Х600Х1900
30/200	30	400	75	200	150	2000:1	50	8	<4	160	700Х700Х1900
50/200	50	400	125	200	250	2000:1	50	8	<4	200	750Х750Х2000
50/300	50	400	125	300	166	3000:1	50	8	<4	230	750Х750Х2300
100/300	100	400	250	300	333	3000:1	55	8	<4	300	850Х850Х2500
200/300	200	400	500	300	666	3000:1	55	8	<4	350	900Х900Х2600
300/300	300	400	750	300	1000	3000:1	55	8	<4	420	950Х950Х2700

注：可根据用户定做，非标产品，参数不在表格范围内。

产品彩页

工频试验变压器 YDQ充气式

产品附件

名称	数量	单位
说明书	1	本
检验报告	1	份
合格证	1	张

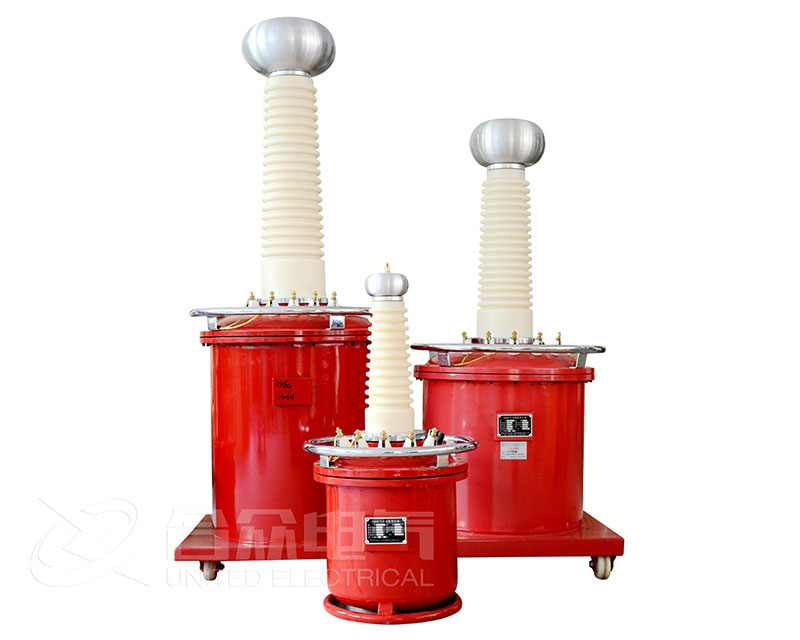

产品图集

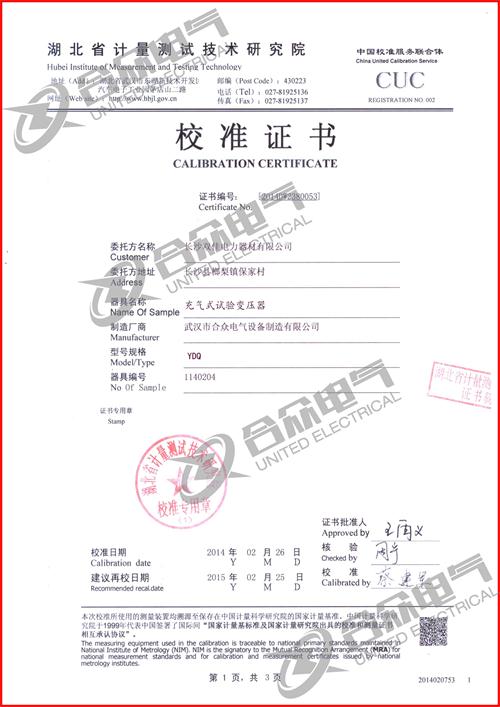

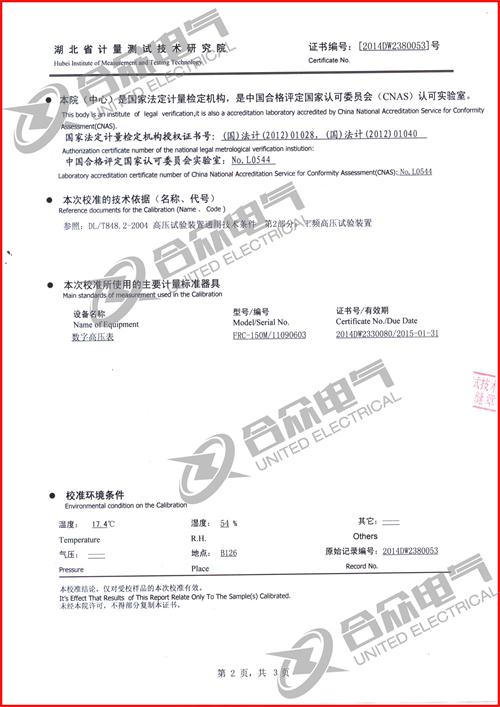

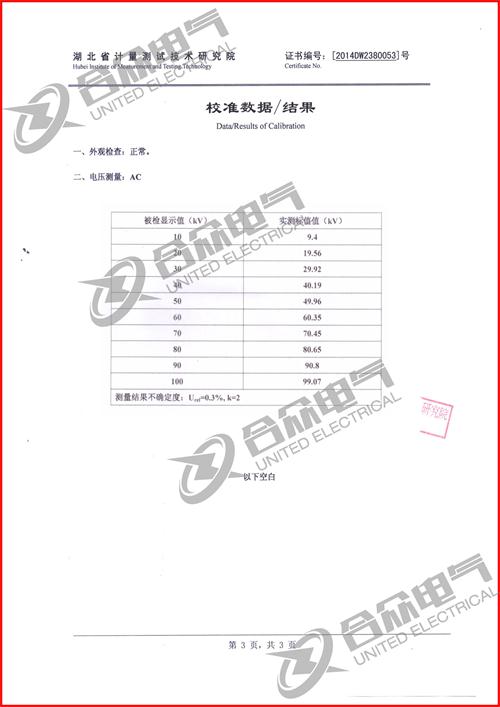

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。
