一、产品概述：

YDJ(G)油浸式轻型交流高压试验变压器是根据《试验变压器》标准在原同类产品基础上经过大量改进后而生产的TDM(G)型交直流高压试验变压器是在YDJ(G)系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。

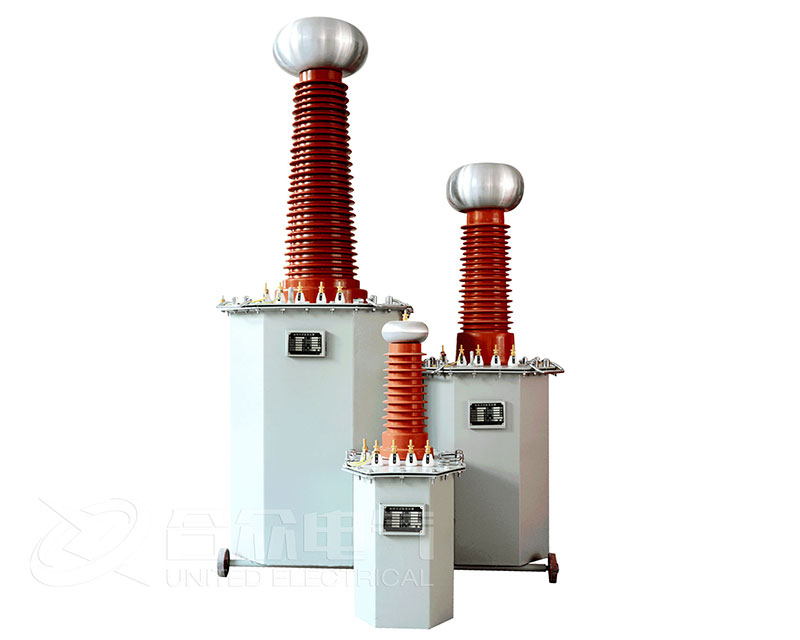

YDJ-油浸式工频交流试验变压器，铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

YDJ-油浸式工频交流试验变压器，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

产品别名：工频耐压试验又称为交流耐压谐振装置、工频交流试验变压器、串联谐振变压器、串联谐振试验设备、交流耐压试验设备、电缆耐压试验设备、GIS交流耐压试验装置、调频串联谐振耐压试验装置、变频串联谐振试验装置、发电机交流耐压试验装置、交联电缆交流耐压试验装置、变频串联谐振试验变压器、工频谐振耐压试验设备。

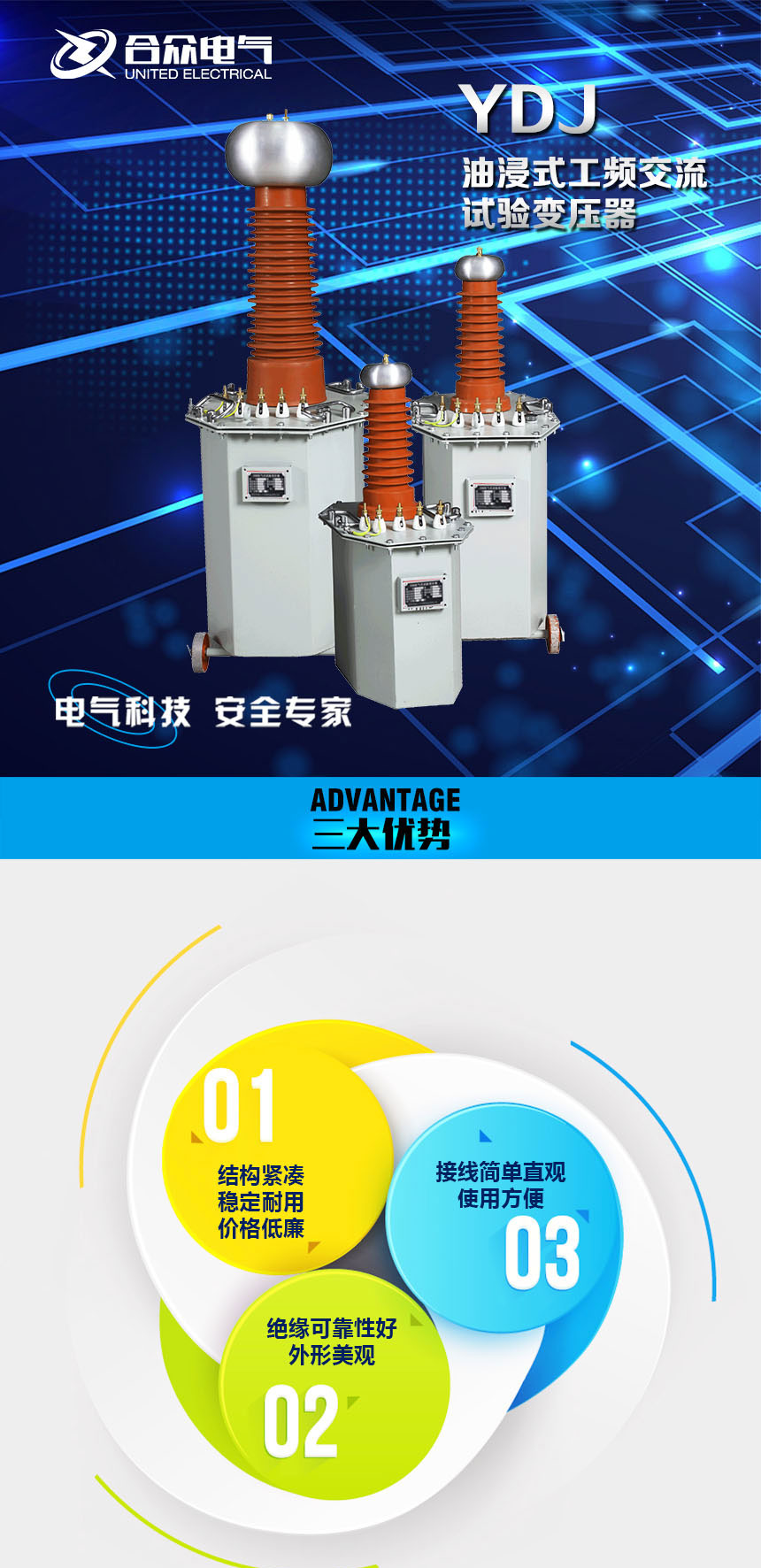

二、产品特点：

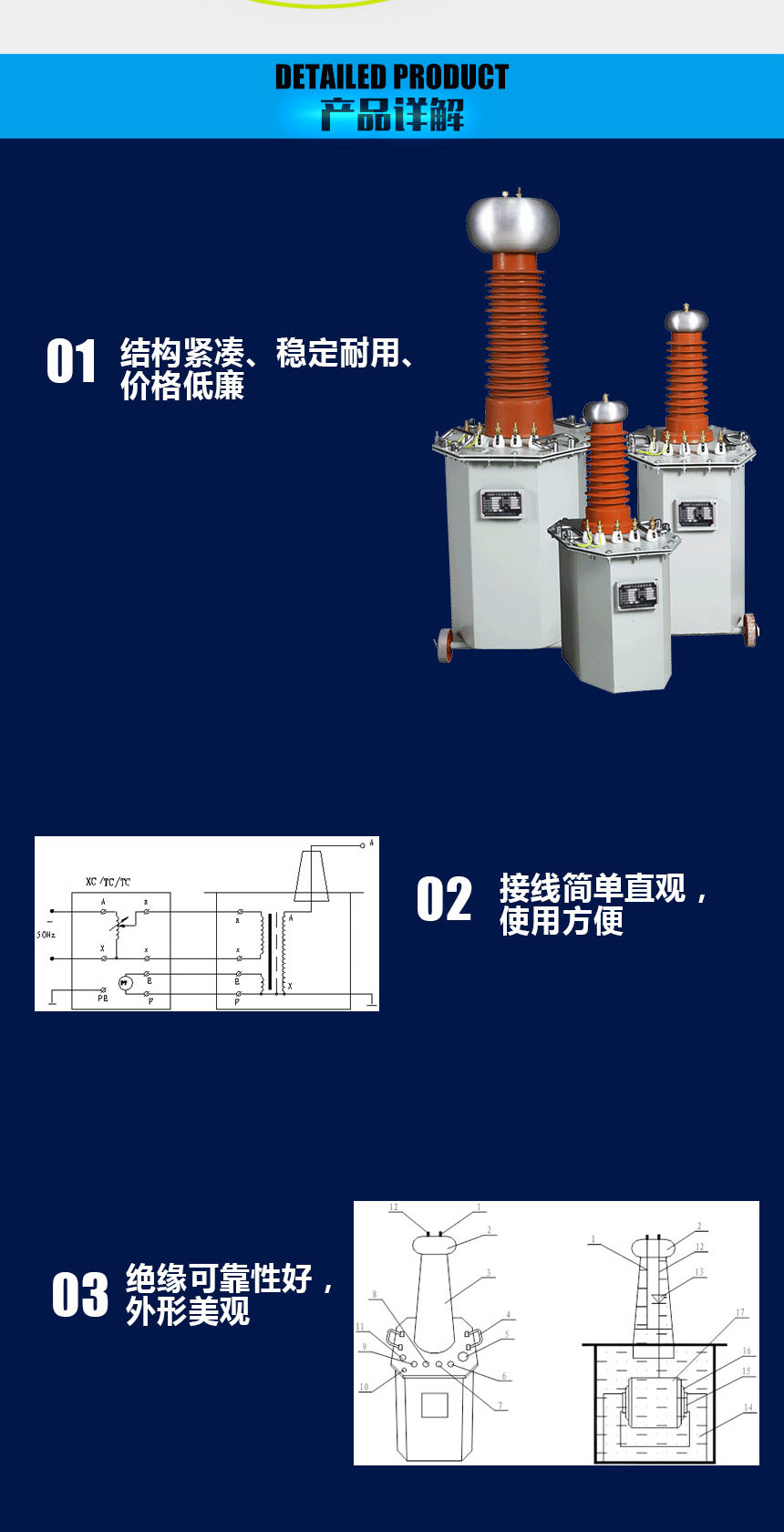

1、油浸试验变压器结构紧凑、稳定耐用、价格低廉。

2、接线简单直观，使用方便

3、绝缘可靠性好，外形美观

产品参数

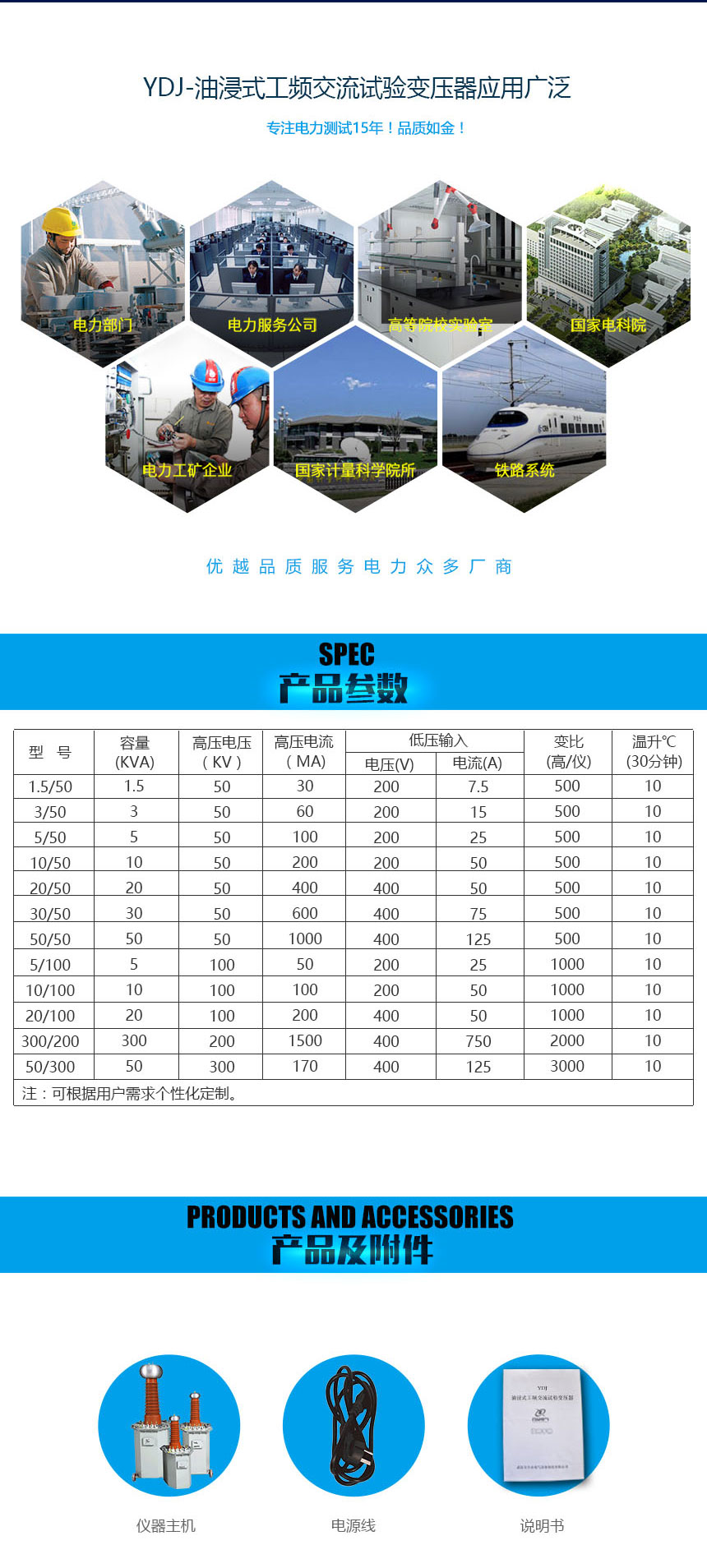

型号参数对应表

型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (KVA)	高压电压（KV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
1.5/50	1.5	50	30	200	7.5	500	10
3/50	3	50	60	200	15	500	10
5/50	5	50	100	200	25	500	10
10/50	10	50	200	200	50	500	10
20/50	20	50	400	400	50	500	10
30/50	30	50	600	400	75	500	10
50/50	50	50	1000	400	125	500	10
5/100	5	100	50	200	25	1000	10
10/100	10	100	100	200	50	1000	10
20/100	20	100	200	400	50	1000	10
300/200	300	200	1500	400	750	2000	10
50/300	50	300	170	400	125	3000	10
注：可根据用户需求个性化定制。

产品彩页

油浸式工频交流试验变压器

产品附件

名称	数量	单位
说明书	1	本
检验报告	1	份
合格证	1	张

产品图集

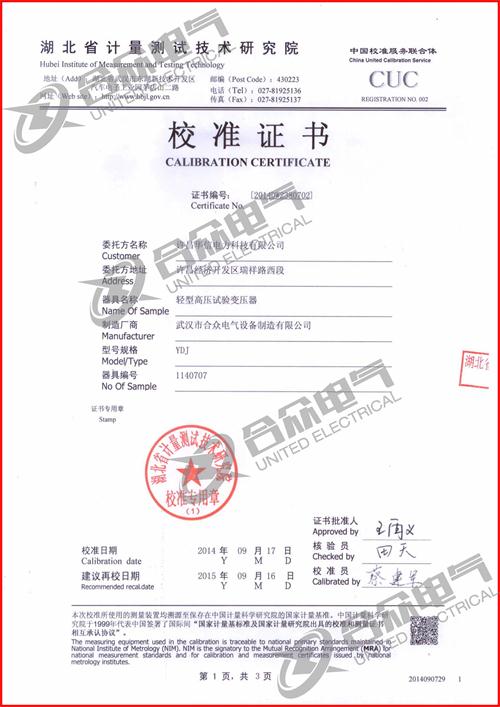

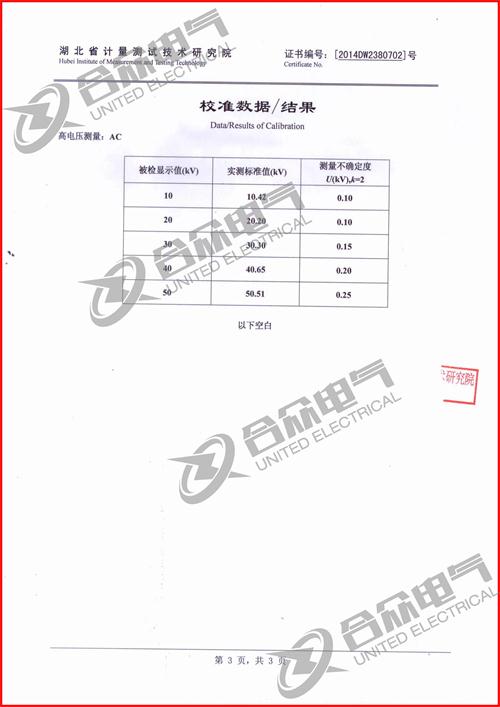

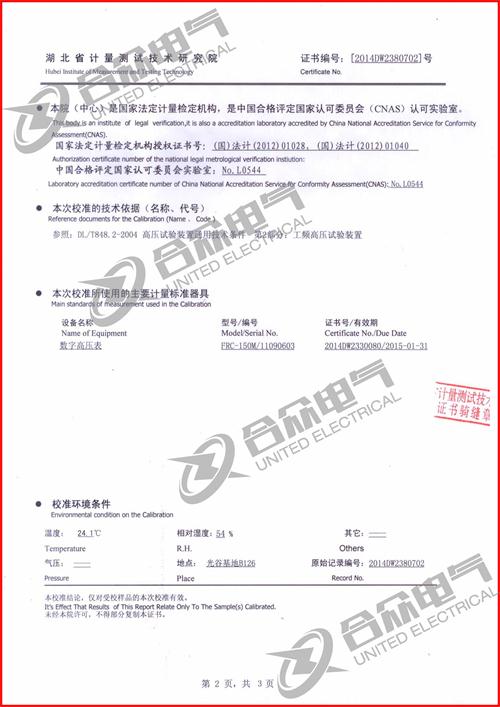

产品证书

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
