绕组变形试验

  绕组变形试验，合众电气是变压器绕组变形测试仪厂家，绕组变形试验、变压器绕组变形、变压器绕组变形测试仪原理、价格及使用方法，欢迎来电咨询!400-027-8848.

绕组变形试验解决现象

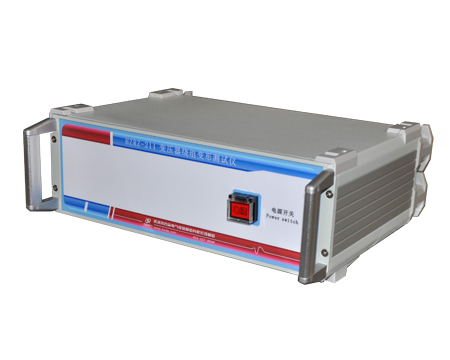

  绕组变形试验是指绕组受机械力和电动力的作用，绕组的尺寸和形状发生了不可逆转的变化，如：轴向和径向尺寸的变化，器身的位移，绕组的扭曲、鼓包和匝相间短路等，或者是根据检验周期结构电力预防性试验规范针对变压器进行体检，绕组变形试验是排除硬力引起变形之后的电磁拉力引起的绕组偏移等故障，绕组变形试验通常采用DDS专用数字高速扫频技术测量，推荐使用HZRZ-211变压器绕组变形测试仪进行测量。

  绕组变形试验原因及重要性

  电力变压器在运行中难以避免的要承受各种短路冲击，其中出口短路对变压器的危害尤其严重。尽管现代化的断路器能够快速的将短路故障从电路切除，但往往因某种原因自动装置不动作，使得变压器线圈在短路电流热和电动力的作用下，在很短时间内造成线圈变形，严重的甚至会导致相间短路，绕组烧毁，同时，变压器在运输安装过程中也可能受到碰撞冲击。

  变压器发生绕组变形后，会突发电力事故，由于常规电气试验如电阻测量、变比测量及电容量测量等很难发现绕组的变形，变压器由于绝缘距离发生变化或缘结纸受到损伤，当遇到过电压时，绕组会发生饼间或匝间击穿，或者在长期工作电压的作用下，绝缘损伤逐渐扩大，最终导致变压器损坏，其次，是绕组变形后，机械性能下降，再次遭受短路事故后时，会承受不住巨大的冲击力的作用而发生损坏事故，变压器绕组变形是变压器发生损坏事故的重要原因之一，因此，对承受过机械力及电动力作用的变压器进行绕组变形试验是十分必要的。

  绕组变形试验诊断方法

  绕组变形试验诊断方法是短路阻抗法、低压脉冲法和频率响应分析法三种， 短路阻抗法的特点是测量简单，能较好地再现评估结果，当参数偏离规定值时，可相当可靠地估计是否存在故障，但是需动用庞大试验设备，灵敏度不高， 低压脉冲法克服了短路阻抗法的缺点，其灵敏度高，能检测出2~3mm的弯曲变形，但现场应用时抗干扰能力差，重复性差，绕组变形试验现在国内主流的采用频率响应分析法(FRA)较低压脉冲法有抗干扰能力强、重复性强的优点，具有更高的灵敏度。我单位所采用的变压器绕组变形诊断方法是频率响应分析法。
